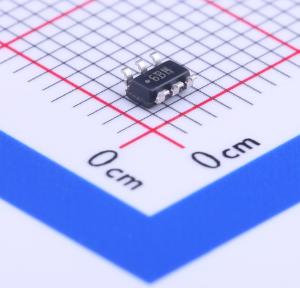

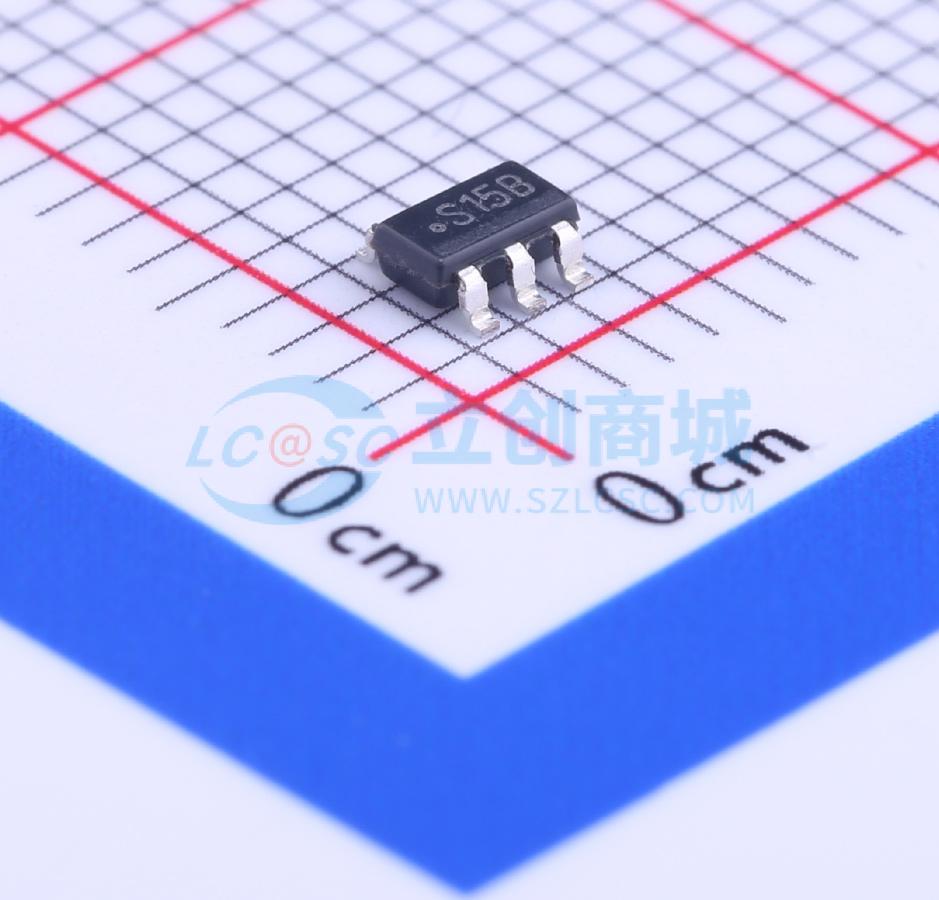

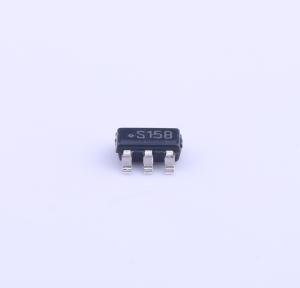

温馨提醒：图片仅供参考，商品以实物为准

LM2765M6X/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2765 50kHz 开关电容倍压器
品牌名称: TI(德州仪器)
商品型号: LM2765M6X/NOPB
商品编号: C140270
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM2765 CMOS电荷泵电压转换器可作为电压倍增器，适用于1.8 V至5.5 V的输入电压范围。该电路使用两个低成本电容器和一个二极管，可提供高达20 mA的输出电流。 LM2765以50 kHz的开关频率工作，以降低输出电阻和电压纹波。其工作电流仅为130 μA（在大多数负载下工作效率大于90%），典型关断电流为0.1 μA，为电池供电系统提供了理想的性能。该器件采用6引脚SOT - 23封装。

商品特性

输入电源电压倍增
SOT - 23 6引脚封装
典型输出阻抗20 Ω
20 mA时典型转换效率为90%
典型关断电流0.1 μA

应用领域

手机
寻呼机
个人数字助理（PDA）
运算放大器电源
接口电源
手持仪器

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.5V
	静态电流(Iq)	130uA
	输出电阻	20Ω
	能量效率	92%

	属性	参数值
	开关频率	50kHz
	工作温度	-40℃~+85℃
	功能类型	升压
	PFM模式	不支持
	输出电流(Iout)	20mA
