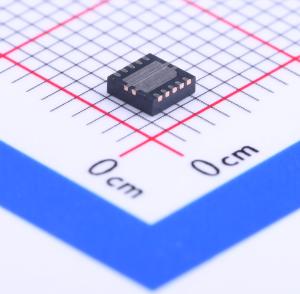

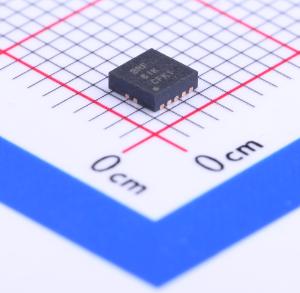

温馨提醒：图片仅供参考，商品以实物为准
TPS61029DRCR
96%效率同步升压转换器
- 描述
- TPS61029 采用 QFN-10 封装的可调节、1.8A 开关、96% 高效升压转换器，具有降压模式
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61029DRCR
- 商品编号
- C140284
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.683克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | 1.8A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6102x系列设备为由单节、双节或三节碱性电池、镍镉电池、镍氢电池或单节锂离子电池或锂聚合物电池供电的产品提供了电源解决方案。使用单节碱性电池时，输出电流最高可达200mA，并可将电池放电至0.9V。该设备还可以从3.3V电压轨或锂离子电池生成5V 500mA的输出。升压转换器基于固定频率的脉宽调制（PWM）控制器，并使用同步整流器以获得最大效率。在低负载电流下，转换器进入节能模式，以在整个负载电流范围内保持高效率。可以禁用节能模式，强制转换器以固定的开关频率工作。根据设备版本的不同，升压开关中的最大峰值电流限制为800mA、1500mA或1800mA。
即使输入电压超过标称输出电压，TPS6102x设备也能保持输出电压稳定。可以通过外部电阻分压器编程设置输出电压，或者在芯片内部固定设置。为了最小化电池消耗，可以禁用转换器。在关断期间，负载与电池完全断开。实现了一种低EMI模式，以减少振铃效应，实际上当转换器进入不连续导通模式时降低辐射电磁能量。该设备采用10引脚VSON PowerPAD封装，尺寸为3mm x 3mm（DRC）。
应用领域
- 所有单节、双节和三节碱性、镍镉或镍氢电池，以及单节锂离子或锂聚合物电池供电产品
- 移动音频播放器
- PDA
- 手机
- 个人医疗产品
- 相机白色LED闪光灯
