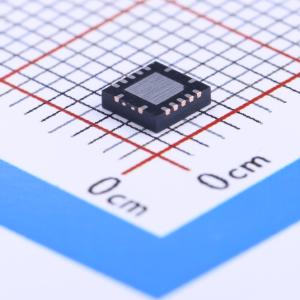

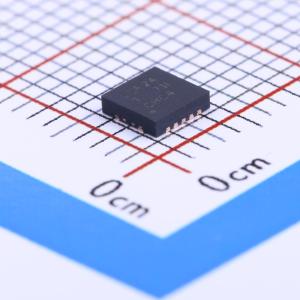

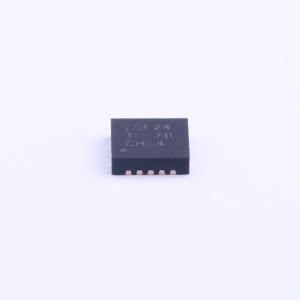

温馨提醒：图片仅供参考，商品以实物为准

LSF0204RGYR

4位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LSF0204 适用于漏极开路和推挽应用的 4 位双向多电压电平转换器
品牌名称: TI(德州仪器)
商品型号: LSF0204RGYR
商品编号: C140297
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	开漏；推挽式
	工作温度	-40℃~+125℃
	功能特性	自动方向检测；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SMBus；SPI；I2C；UART
	芯片类型	电平转换器

商品概述

LSF0204x是面向开漏和推挽应用的4位双向多电压电平转换器，LSF系列为双向电压电平转换器，Vref_A工作范围为0.8V~4.5V，Vref_B工作范围为1.8V~5.5V，可在0.8V到5.0V之间实现双向电压转换，无需方向端子，每个通道的电源电压可通过上拉电阻单独设置，支持传输速度大于100MHz的电平转换应用；当An或Bn端口为低电平时，开关处于导通状态，An和Bn端口之间为低阻连接，低导通电阻可实现最小传播延迟和信号失真，A侧或B侧电压可限制在Vref_A，可上拉至Vref_A到5V之间的任意电平，可在用户选择的高低电压之间实现无缝转换，无需方向控制；当EN为高电平时，转换器开关导通，An I/O与Bn I/O相连，允许端口之间双向数据流；当EN为低电平时，转换器开关关断，端口之间为高阻状态，上电或掉电期间EN必须保持低电平，以确保高阻状态。

商品特性

提供双向电压转换，无需方向端子
在≤30pF电容负载下，支持最高100MHz上转换，大于100MHz下转换；在50pF电容负载下，支持最高40MHz上/下转换
支持掉电电流关断、部分掉电模式
支持多组电压之间的双向电平转换，包含0.8V↔1.8V/2.5V/3.3V/5V、1.2V↔1.8V/2.5V/3.3V/5V、1.8V↔2.5V/3.3V/5V、2.5V↔3.3V/5V、3.3V↔5V
待机电流低
I/O端口为5V容限，支持TTL
导通电阻低，可减少信号失真
EN为低电平时I/O端口为高阻状态
采用流通引脚排布，方便PCB布线
闩锁性能超过100mA，符合JESD17标准
工作温度范围为-40℃~125℃
ESD性能符合JESD22测试标准，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V

应用领域

电信基础设施中的GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C及其他各类接口
工业领域
汽车领域
个人计算领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	TTL
	输出信号	TTL
	数据速率	100Mbps
	工作电压(VCCA)	800mV~4.5V
	工作电压(VCCB)	1.8V~5.5V
	元件数	1
