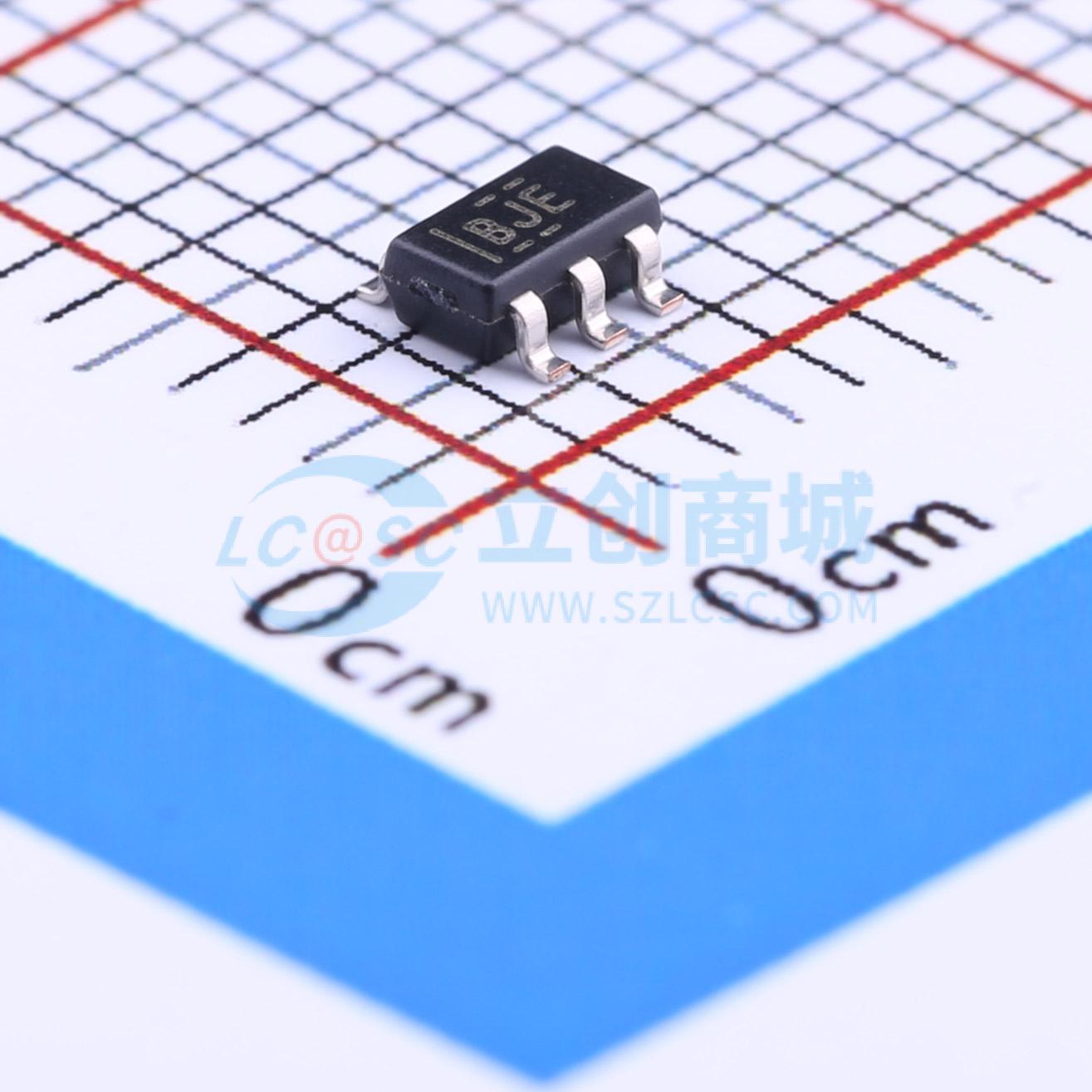

温馨提醒：图片仅供参考，商品以实物为准

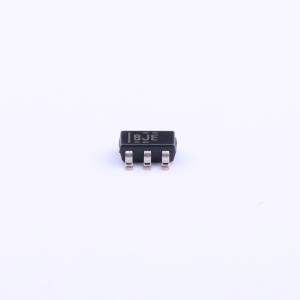

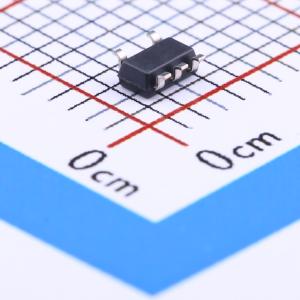

INA196AIDBVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA196 -16V 至 80V、500kHz 电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA196AIDBVR
商品编号: C140286
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

INA193 - INA198系列带电压输出的电流检测放大器能够在 -16 V至 +80 V的共模电压下检测检测电阻上的压降，且与INA19x的电源电压无关。它们有三种输出电压比例可供选择：20 V/V、50 V/V和100 V/V。500 kHz的带宽简化了其在电流控制环路中的应用。INA193 - INA195器件与INA196 - INA198器件分别提供相同的功能，但引脚配置不同。

商品特性

宽共模电压范围：-16 V至 +80 V
低误差：全温度范围内最大3.0%
带宽：高达500 kHz
三种传输函数可选：20 V/V、50 V/V和100 V/V
静态电流：最大900 μA
完整的电流检测解决方案

应用领域

焊接设备
笔记本电脑
手机
电信设备
汽车
电源管理
电池充电器

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	20V/V
	带宽	500kHz
	输入偏置电流(Ib)	8uA
	输入失调电压(Vos)	500uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.7V~18V
	静态电流(Iq)	700uA
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	94dB
	噪声密度(eN)	40nV/√Hz
