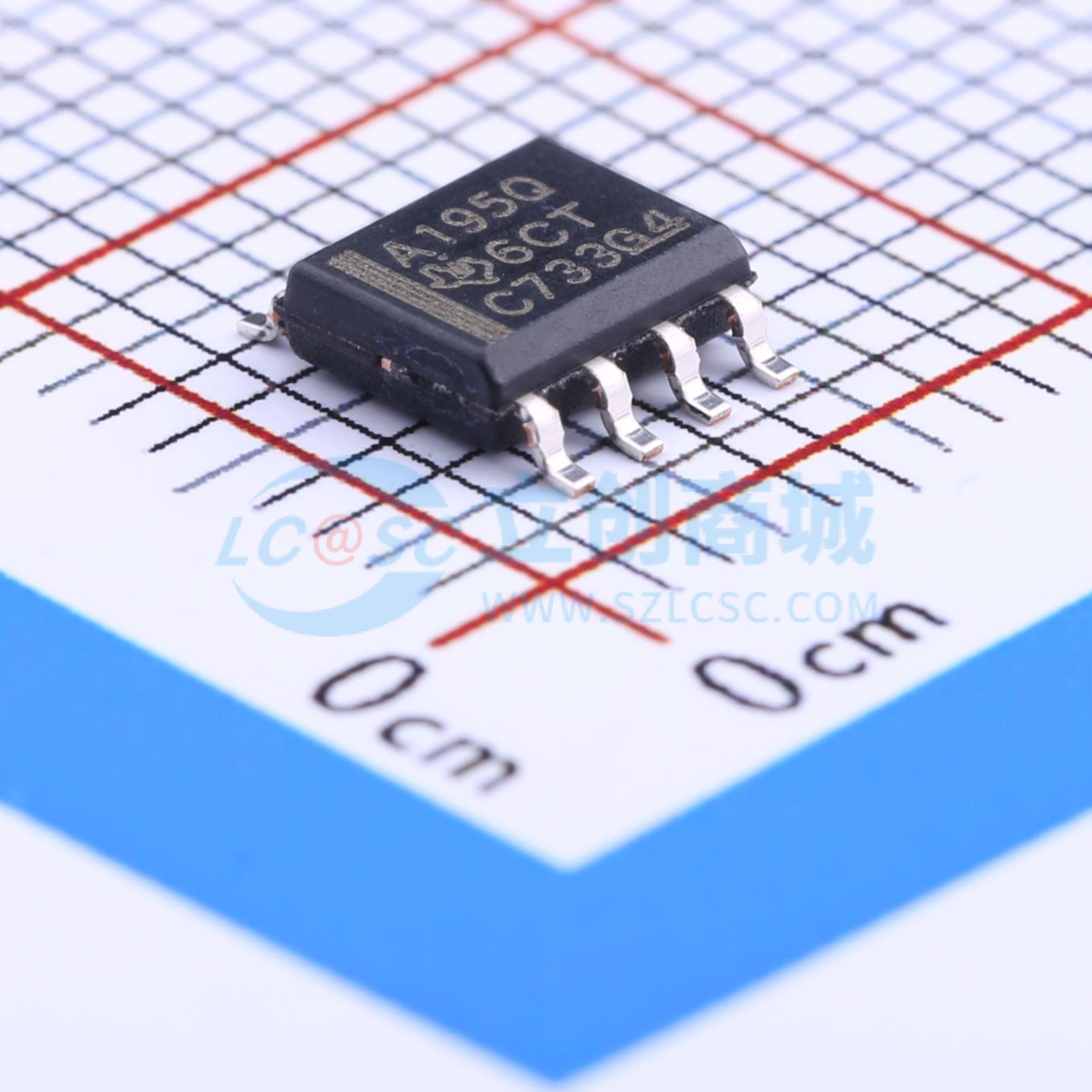

SN65HVDA195QDRQ1

SN65HVDA195 器件是本地互连网络 (LIN) 物理接口和MOST ECL接口，集成了具有唤醒和保护功能的串行收发器。总线为单线双向总线，通常用于数据速率高达20 kbps的低速车载网络。该器件可以以0 kbps的有效数据速率进行传输，因为它没有显性状态超时。TXD上的协议输出数据流通过限流波形驱动器按照LIN物理层规范修订版2.0转换成总线信号。接收器将来自总线的数据流转换并通过RXD输出数据流。总线有两种状态：显性状态（电压接近地电平）和隐性状态（电压接近电池电平）。在隐性状态下，总线被SN65HVDA195的内部上拉电阻和串联二极管拉高，因此从设备应用不需要外部上拉组件。主设备应用需要一个外部上拉电阻（1 kΩ）加上一个串联二极管，符合LIN规范要求。

• 符合 LIN 物理层规范修订版 2.0，并符合 SAE J2602 推荐的 LIN 实践
• LIN 总线速度最高可达 20 kbps
• 支持从 0 波特到 LIN 规定的最大速度以及 MOST ECL 速度
• 支持 ISO9141 (K-Line)
• 适用于汽车应用
• 睡眠模式：超低电流消耗，允许通过 LIN 总线、唤醒输入（外部开关）或主微控制器触发唤醒事件
• 高速接收能力
• 在 LIN 引脚上具有 ±12 kV 的 ESD 保护（人体模型）
• LIN 引脚可承受 -40 V 到 40 V 的电压
• 能够在汽车环境中抵御瞬态损坏（ISO 7637）
• 扩展工作范围，电源电压为 7 V 至 27 V DC（LIN 规范为 7 V 至 18 V）
• 可与具有 5 V 或 3.3 V I/O 引脚的微控制器接口
• RXD 引脚上的唤醒请求
• 外部电压调节器控制（INH 引脚）
• 集成上拉电阻和串联二极管，适用于 LIN 从设备应用
• 低电磁辐射 (EME)，高电磁抗扰度 (EMI)
• 总线端子短路保护，防止短接到电池或地
• 热保护
• 系统级断地故障安全
• 系统级地偏移操作
• 未供电节点不会干扰网络

• 汽车
• 工业传感
• 白色家电分布式控制
