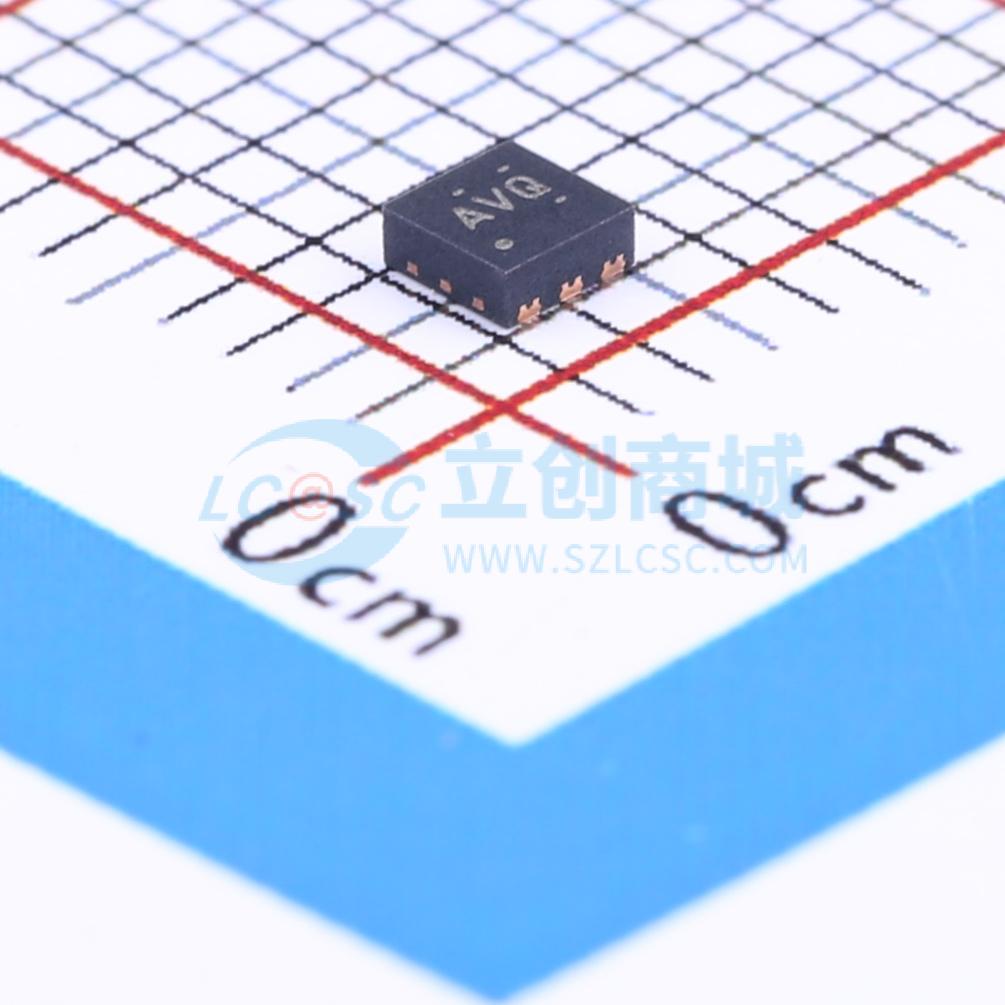

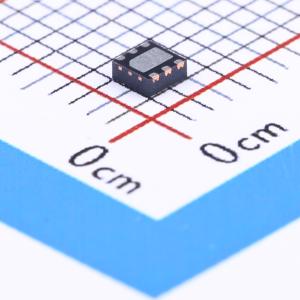

TPS3808G25DRVR

TPS3808系列微处理器监控电路可监测0.4 V至5 V的系统电压，当检测电压降至预设阈值以下，或手动复位（MR）引脚电平变为低电平时，输出漏极开路的复位（RESET）信号。在检测电压和手动复位（MR）信号分别恢复到各自的阈值以上后，复位输出信号将在用户可调节的延迟时间内保持低电平。 TPS3808器件采用精密基准源，在VΠ ≤ 3.3 V时可实现0.5%的阈值精度。通过断开CT引脚，可将复位延迟时间设置为20 ms；通过使用电阻将CT引脚连接到VDD，可将复位延迟时间设置为300 ms；通过将CT引脚连接到外部电容，用户可将复位延迟时间设置在1.25 ms至10 s之间。TPS3808器件的典型静态电流极低，仅为2.4 μA，因此非常适合电池供电应用。该器件提供SOT - 23和2 mm × 2 mm WSON封装，工作温度范围为-40°C至125°C（TJ）。

• 具有可调延迟时间的上电复位发生器：1.25 ms至10 s
• 极低的静态电流：典型值为2.4 μA
• 高阈值精度：典型值为0.5%
• 提供适用于0.9 V至5 V标准电压轨的固定阈值电压，且可调电压低至0.4 V
• 手动复位（MR）输入
• 漏极开路复位（RESET）输出
• 工作温度范围：-40°C至125°C
• 小型SOT - 23和2 mm × 2 mm WSON封装

• DSP或微控制器应用
• 笔记本电脑和台式电脑
• 个人数字助理（PDA）和手持产品
• 便携式和电池供电产品
• FPGA和ASIC应用
