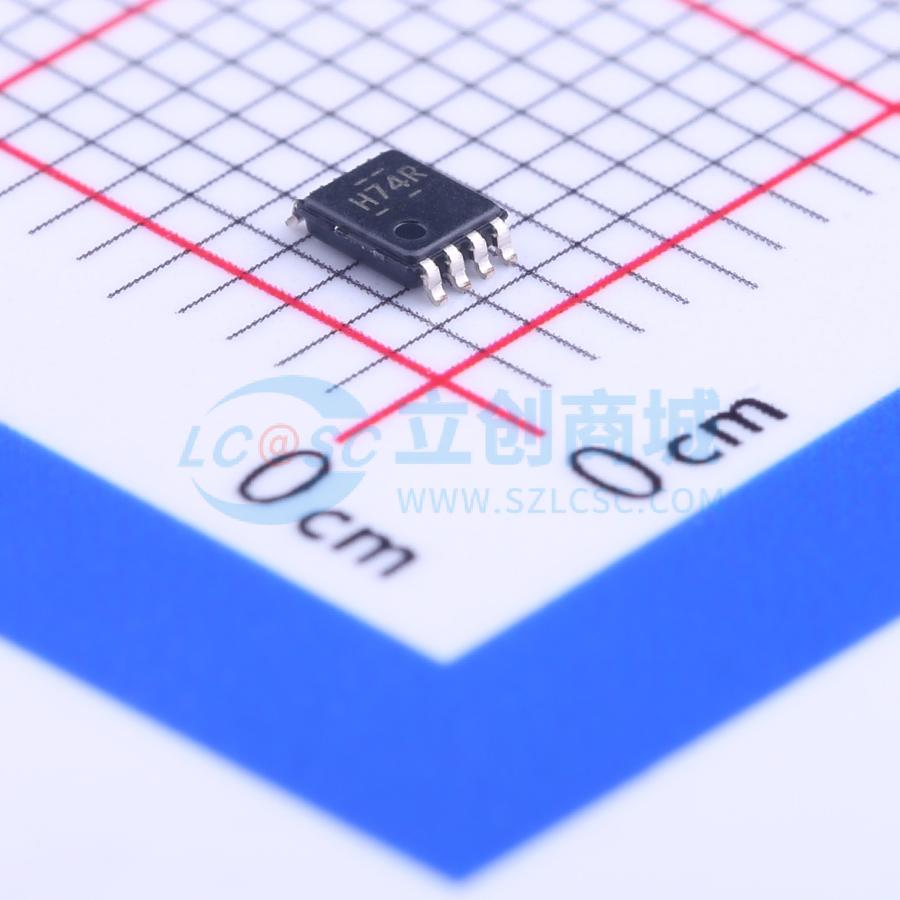

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G74DCUR
单路上升沿D型触发器 低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G74 低功耗单路上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G74DCUR
- 商品编号
- C140267
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 7ns@3.3V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 500ps | |
| 保持时间 | 0ns |
商品概述
这是一款低功耗单路带清零和置位的正边沿触发D型触发器，属于低功耗系列，可满足电池供电便携式应用的低功耗需求，在0.8V到3.6V的整个电源电压范围内都保持非常低的静态和动态功耗，有助于延长电池续航，同时可保持出色的信号完整性。
商品特性
- 可提供NanoStar封装
- 最大静态功耗Icc = 0.9μA
- 3.3V条件下典型动态功耗Cpd = 5.5pF
- 典型输入电容为1.5pF
- 低噪声，过冲和下冲小于VCC的百分之十
- Ioff支持部分掉电模式运行
- 施密特触发动作允许缓慢输入转换，可提升输入端口的开关抗干扰能力，3.3V条件下典型滞后电压Vhys为250mV
- 电源电压工作范围宽，为0.8V~3.6V
- 针对3.3V运行进行优化
- 支持3.6V I/O耐压，可兼容混合模式信号运行
- 3.3V条件下最大传播延迟tpd为5ns
- 适用于点对点应用
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准
- 可承受2000V人体模型测试
- 可承受1000V充电器件模型测试
应用领域
- 服务器
- LED显示器
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展器
