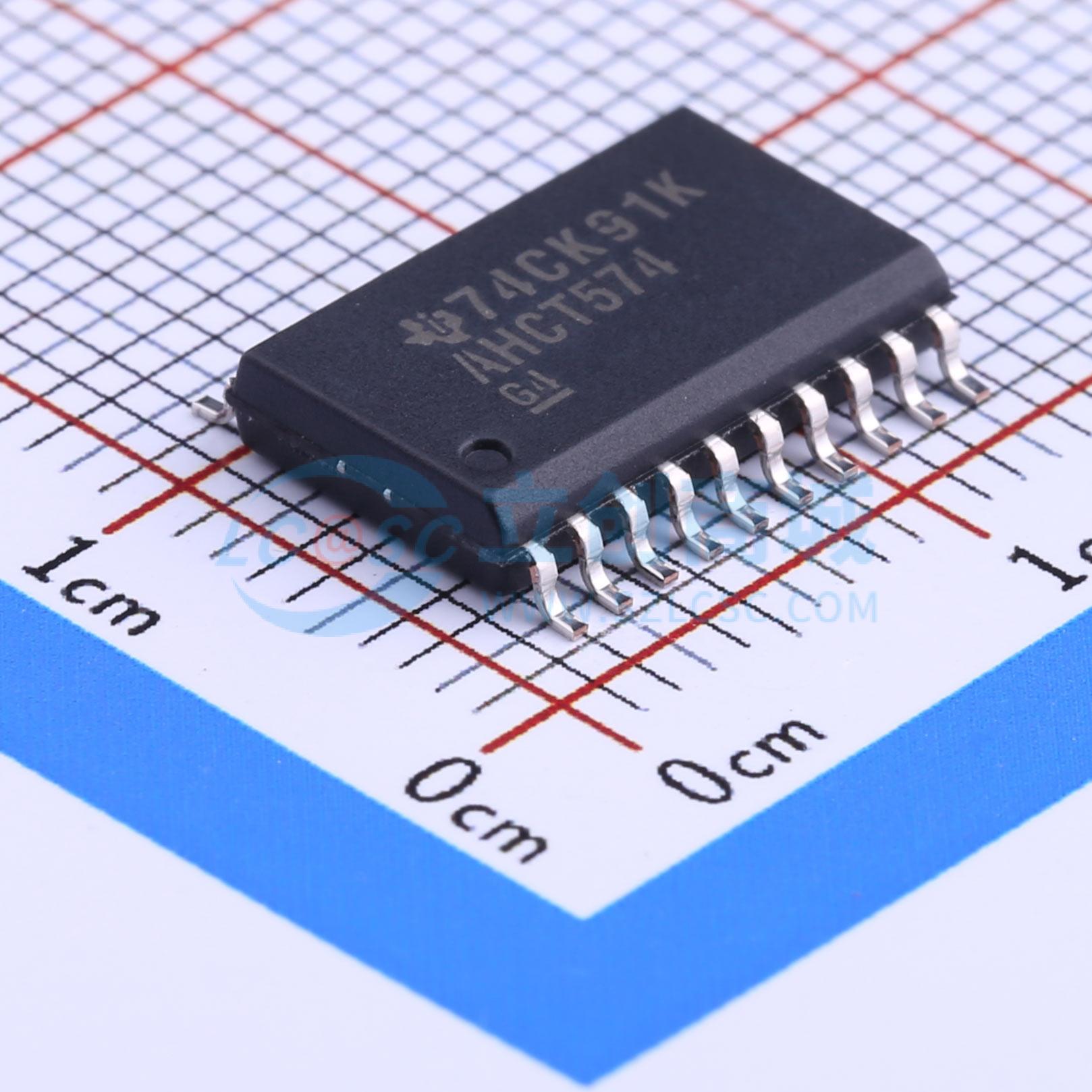

SN74AHCT574DWR
八进制透明D型锁存器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT574 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT574DWR
- 商品编号
- C141310
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 115MHz | |
| 功能 | - | |
| 元件数 | 8 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 10.6ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHCT系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 3.5ns | |
| 保持时间 | 1.5ns |
商品概述
SNx4AHCT574是八位边沿触发D型触发器，带有三态输出，专门设计用于驱动高电容负载或相对低阻抗负载。
商品特性
- 输入兼容TTL电压
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准
- 可承受2000V人体模型、200V机器模型、1000V带电器件模型的ESD测试
- SN74AHCT574推荐工作温度范围为-40℃~125℃
应用领域
- 智能手机
- 个人数字助理PDA
- 网络交换机
- 可穿戴健康健身设备
- 液晶电视
- 电力基础设施
