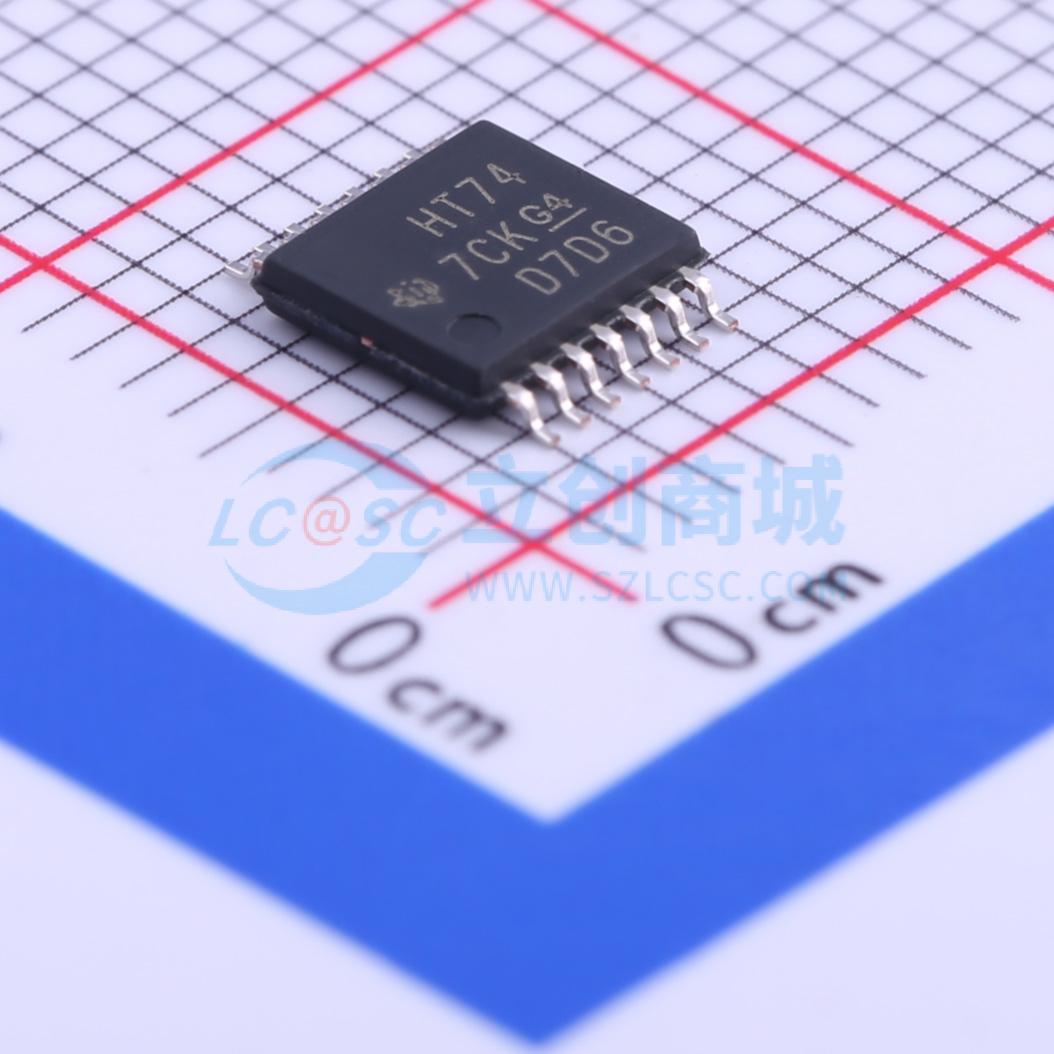

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT74PWR
双D型正边沿触发触发器，带清零和预置功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT74 具有清零和预设功能的双路 D 类上升沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT74PWR
- 商品编号
- C141335
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 46MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 25ns@5.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 14ns | |
| 保持时间 | 0ns |
商品概述
HCT74器件包含两个独立的D型正边沿触发触发器。预置或清零输入为低电平时，无论其他输入电平如何，都会设置或复位输出。当预置和清零处于非激活高电平时，满足建立时间要求的数据输入端的数据，会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压电平，与时钟的上升时间无直接关联。保持时间间隔结束后，数据输入端的数据可发生改变，不会影响输出电平。该器件提供多种封装类型，存在无内部连接的引脚。
商品特性
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为40μA
- 典型传输延迟tpd为17ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输入与TTL电平兼容
- 电源电压最大范围为-0.5V~7V
- 输入钳位电流为±20mA，输出钳位电流为±20mA
- 连续输出电流为±25mA，VCC或GND的连续电流为±50mA
- 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接VCC或GND才能保证器件正常工作
