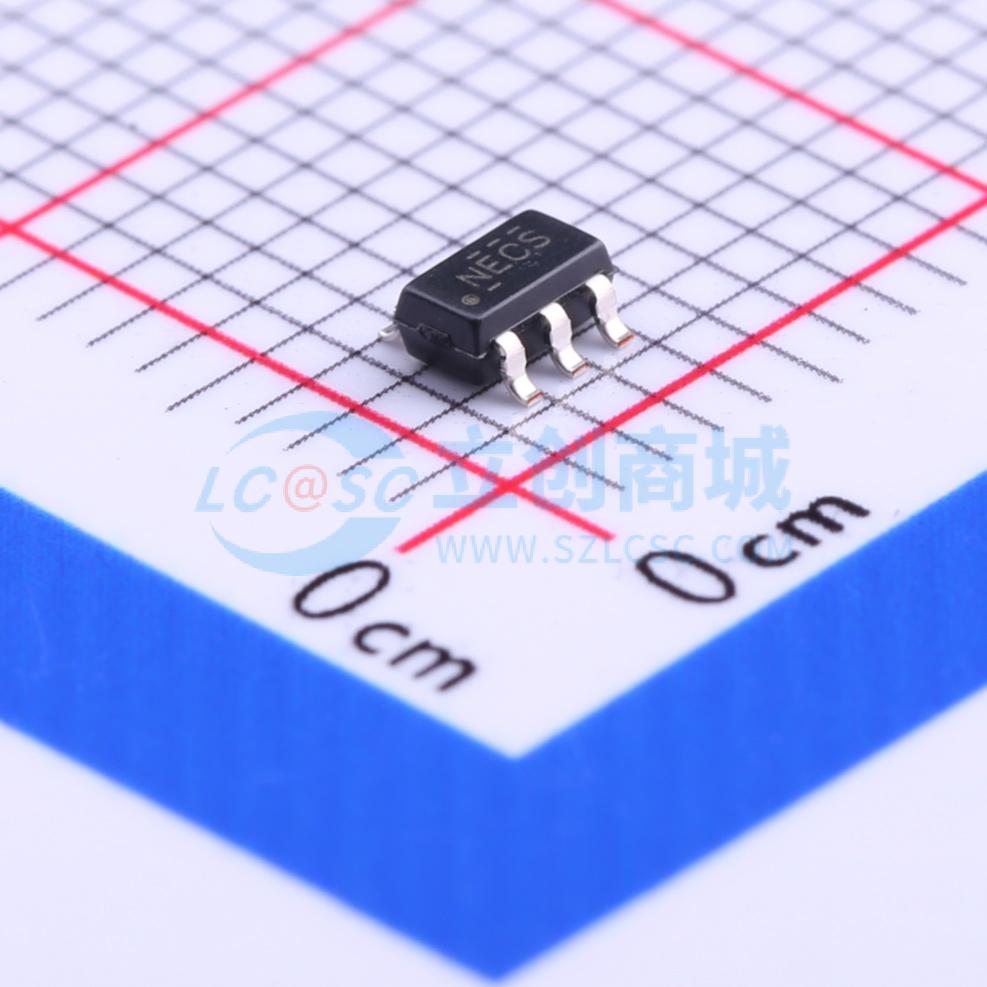

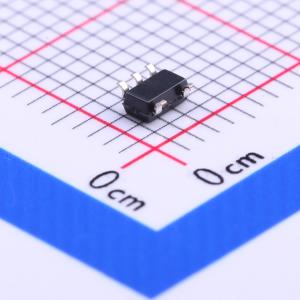

SN74LV1T04DBVR
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV1T04 单电源反相门逻辑电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV1T04DBVR
- 商品编号
- C141355
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 940mV~2.1V | |
| 输入低电平(VIL) | 580mV~800mV | |
| 输出高电平(VOH) | 2.8V | |
| 低电平范围(VOL) | 200mV | |
| 传播延迟(tpd) | 7ns@5V,30pF | |
| 系列 | 74LV系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74LV1T04 是一种低压CMOS门逻辑器件，可在更宽的电压范围内工作，适用于工业、便携式、电信和汽车应用。输出电平参考电源电压，并能够支持1.8V/2.5V/3.3V/5V CMOS电平。
支持标准逻辑引脚排列
输入设计有较低的阈值电路，以匹配Vcc = 3.3V时的1.8V输入逻辑，并可用于1.8V到3.3V电平上拉转换。此外，5V容限输入引脚可实现下拉转换（例如，在Vcc = 2.5V时从3.3V到2.5V输出）。1.8V至5.5V的宽Vcc范围允许生成所需的输出电平，以连接控制器或处理器。
SN74LV1T04 设计有8 mA的电流驱动能力，以减少由高驱动输出引起的线反射、过冲和下冲。
商品特性
- 单电源电压转换器，VCC为5.0/3.3/2.5/1.8V
- 工作范围：1.8V至5.5V
- 上升转换：
- 1.2V至1.8V（VCC为1.8V）
- 1.5V至2.5V（VCC为2.5V）
- 1.8V至3.3V（VCC为3.3V）
- 3.3V至5.0V（VCC为5.0V）
- 下降转换：
- 3.3V至1.8V（VCC为1.8V）
- 3.3V至2.5V（VCC为2.5V）
- 5.0V至3.3V（VCC为3.3V）
- 逻辑输出参考VCC
- 输出驱动：
- 5V时输出驱动为8mA
- 3.3V时输出驱动为7mA
- 1.8V时输出驱动为3mA
- 在3.3V VCC下，特性频率高达50MHz
应用领域
- 工业控制器
- 电信便携式应用
- 服务器
- 个人电脑和笔记本电脑
