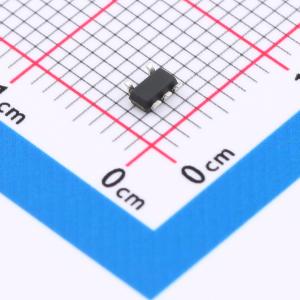

XT4054K421MR-G

单片具有热调节功能的微型线性电池管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XT4054 是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，XT4054 专门设计适用于 USB 的供电规格。
品牌名称: natlinear(南麟)
商品型号: XT4054K421MR-G
商品编号: C141405

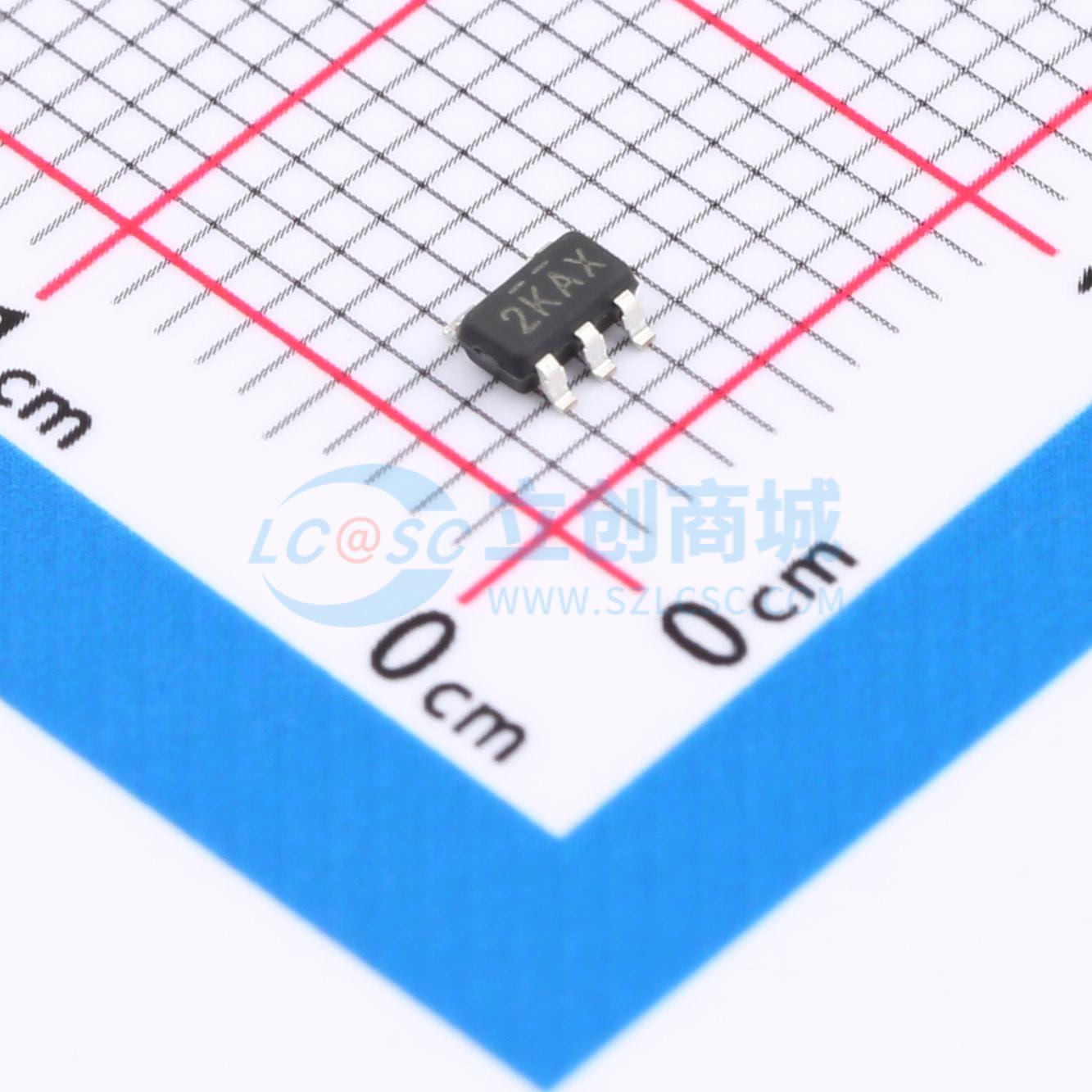

商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

XT4054 是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，XT4054 专门设计适用于 USB 的供电规格。得益于内部的 MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。

充电电压被限定在 4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的 1/10 时，XT4054 就会自动结束充电过程。当输入端（插头或 USB 提供电源）拔掉后，XT4054 自动进入低电流状态，电池漏电流将降到 2μA 以下。XT4054 还可被设置于停止工作状态，使电源供电电流降到 25μA。

XT4054 采用独特的内部专利结构确保了电池接反时芯片自动进入保护状态，确保 IC 不被击穿导致电池自放电引起事故。同时确保 XT4054 的 ESD 能力达到 7KV(HBM)。

其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。

商品特性

可编程使充电电流可达 500mA
不需要 MOSFET，传感电阻和阻塞二极管
小的尺寸实现对锂离子电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从 USB 接口管理单片锂离子电池
预设充电电压为 4.2V±1%
充电电流输出监控
充电状态指示标志
1/10 充电电流终止
停止工作时提供 25μA 电流
2.9V 涓流充电阈值电压
软启动限制浪涌电流电流
电池反接保护 ESD(HBM)>7KV

应用领域

手机
PDA
MP3 蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
