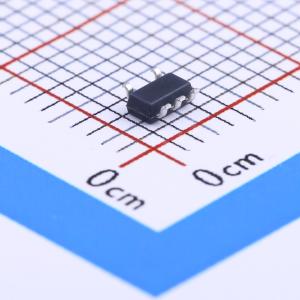

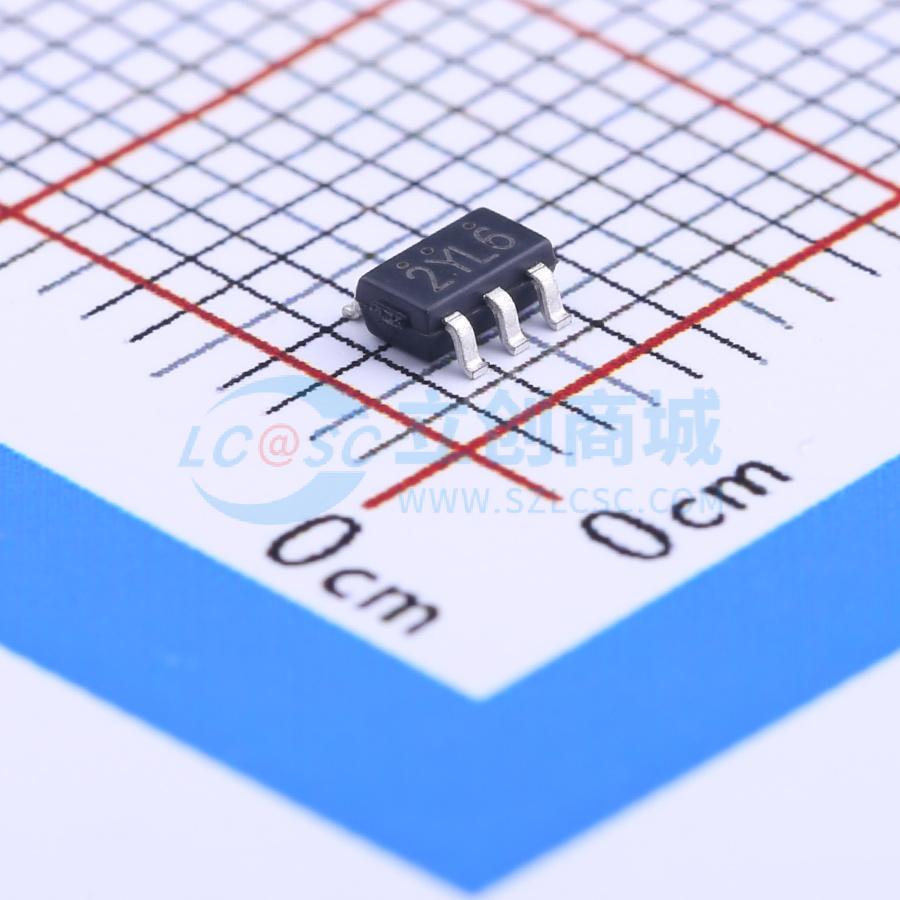

LN2054Y42AMR
具备热调节功能的独立线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其ThinSOT封装和较少的外部元件数量使其非常适合便携式应用。此外，该充电器专为在USB电源规格范围内工作而设计。不需要外部检测电阻，由于内部MOSFET架构也不需要阻塞二极管
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN2054Y42AMR
- 商品编号
- C141406
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 2uA |
商品概述
LN2054是一款完整的单节锂离子电池恒流/恒压线性充电器。其ThinSOT封装和较少的外部元件数量，使LN2054非常适合便携式应用。此外，LN2054专门设计用于符合USB电源规格。
商品特性
- 无需外部检测电阻，由于采用内部MOSFET架构，也无需阻断二极管
- 热反馈调节充电电流，以在高功率运行或高环境温度时限制管芯温度
- 充电电压固定在4.2V，充电电流可通过单个电阻进行外部编程
- 达到最终浮充电压后，当充电电流降至编程值的1/10时，LN2054自动终止充电周期
- 当移除输入电源（墙上适配器或USB电源）时，LN2054自动进入低电流状态，使电池放电电流降至小于2μA
- LN2054可进入关断模式，将电源电流降至2μA
- 充电电流监测、欠压锁定、自动再充电以及用于指示充电终止和输入电压存在的状态引脚
- 可编程充电电流高达500mA
- 无需MOSFET、检测电阻或阻断二极管
- 采用ThinSOT封装的完整单节锂离子电池线性充电器
- 具有热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 直接通过USB端口为单节锂离子电池充电
- 预设4.2V充电电压，精度为±1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- 充电状态输出引脚
- C/10充电终止
- 关断时电源电流为2μA
- 2.9V涓流充电阈值（LN2054）
- 软启动限制浪涌电流
- 提供5引脚SOT - 23和SOT - 89封装
应用领域
- 手机、个人数字助理（PDA）、MP3播放器
- 充电座和托架
- 蓝牙应用
