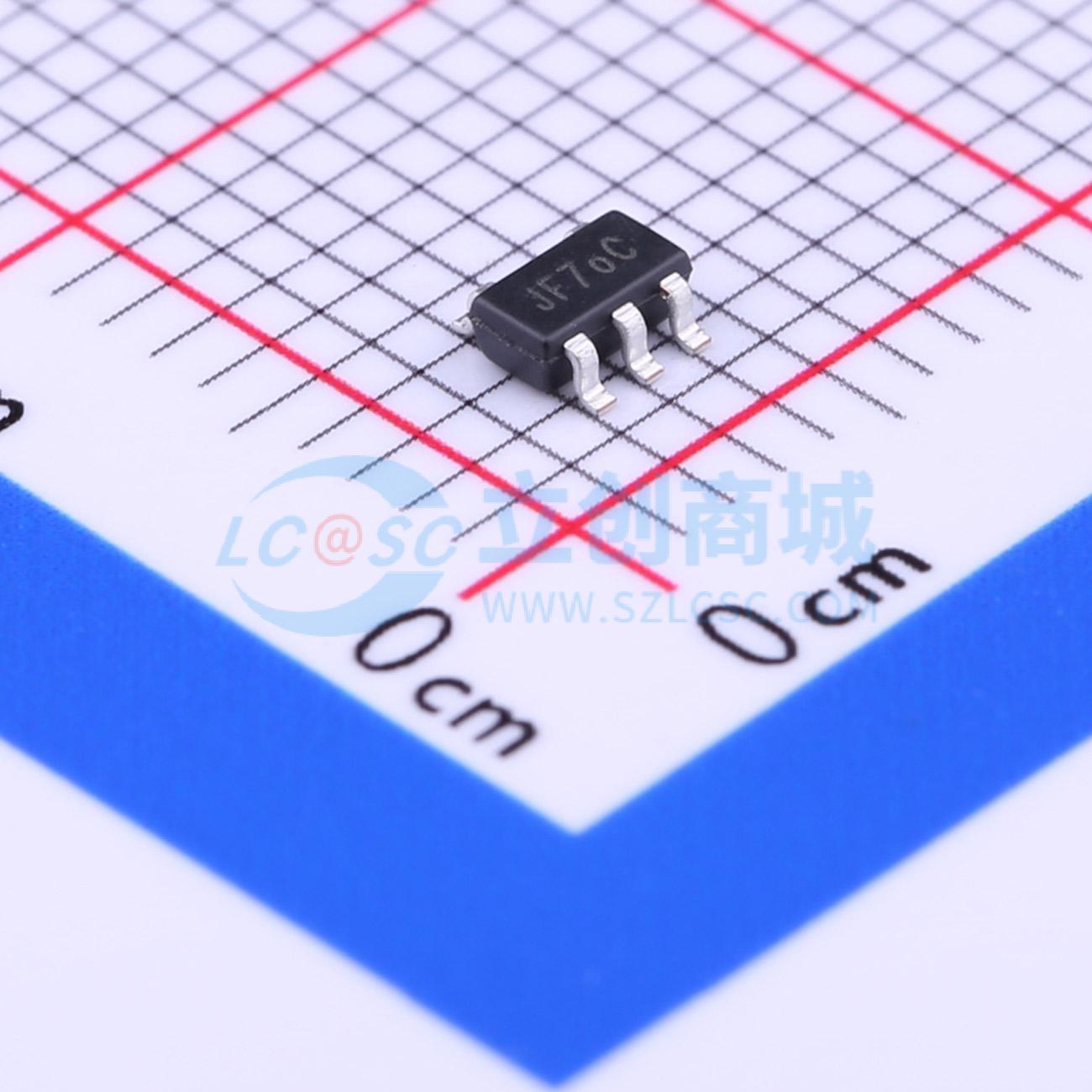

温馨提醒：图片仅供参考，商品以实物为准

AP2191DWG-7

1.5A单通道限流电源开关带输出放电

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2181D和AP2191D是集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，使能输入具有两种极性可选。它们具备电流和热限制、短路保护功能，以及可控的上升时间和欠压锁定功能
品牌名称: DIODES(美台)
商品型号: AP2191DWG-7
商品编号: C141332
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	95mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP2181D和AP2191D是针对通用串行总线(USB)和其他热插拔应用优化的集成高侧电源开关。该系列器件符合USB 2.0标准，并且提供使能输入的两种极性。它们提供电流限制、热限制和短路保护功能，以及可控上升时间和欠压锁定功能。开漏标志输出具有7毫秒的消抖能力，可以防止错误的过流报告，且不需要任何外部元件。

所有器件均提供SO-8、MSOP-8、MSOP-8EP、SOT25和U-DFN2018-6封装。

商品特性

带输出放电功能的单USB端口电源开关
过流和热保护，2.1A精确限流
快速瞬态响应
反向电流阻断
90mΩ导通电阻
输入电压范围：2.7V – 5.5V
典型上升时间0.6ms
极低关断电流：1μA（最大）
故障报告（FLG）带消隐时间（典型7ms）
ESD保护：4kV HBM，300V MM
高电平有效（AP2191D）或低电平有效（AP2181D）使能
环境温度范围 -40°C 至 +85°C
SOT25，SO-8，MSOP-8，MSOP-8EP（裸露焊盘），U-DFN2018-6：采用“绿色”模塑化合物（无Br，Sb）
无铅封装；符合RoHS标准
无卤素和无锑。“绿色”器件
UL认证，文件编号E322375
IEC60950-1 CB方案认证

应用领域

消费电子 – 液晶电视及显示器、游戏机
通信 – 机顶盒、GPS、智能手机
计算机 – 笔记本电脑、台式机、服务器、打印机、底座站、集线器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A
