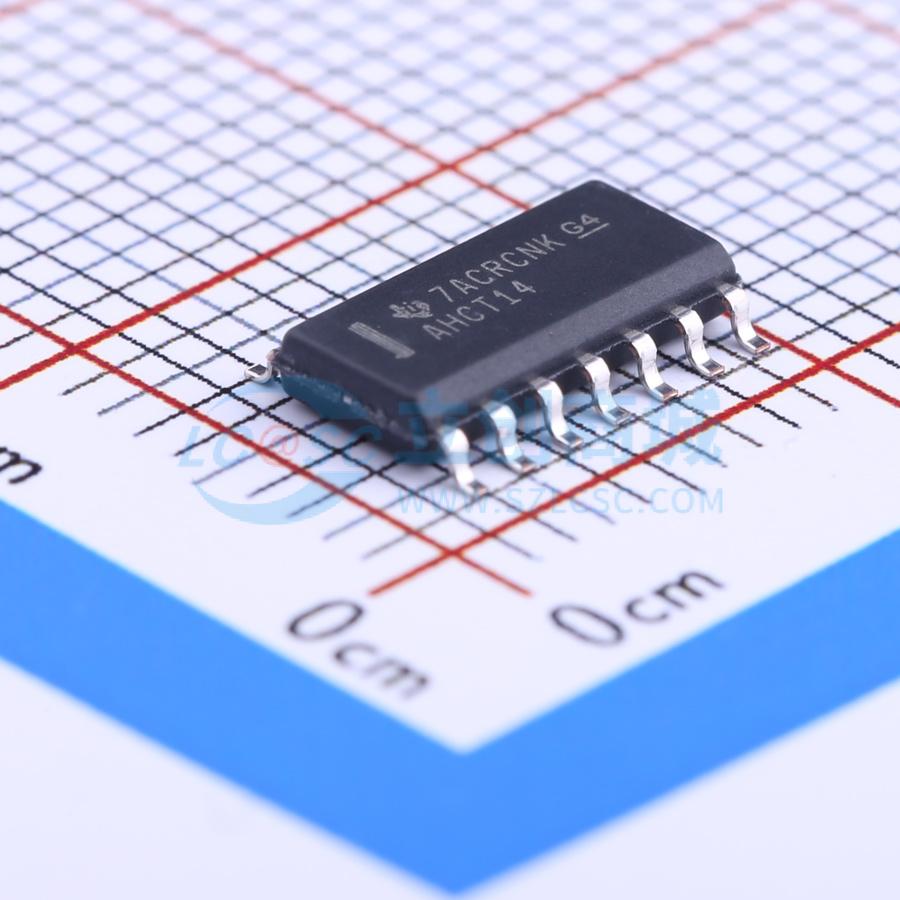

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT14DR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT14DR
- 商品编号
- C141316
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.9V~2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
商品概述
SNx4AHCT14为六路施密特触发反相器，器件内部包含六个独立反相器，可实现布尔运算Y = 非A，拥有多种封装规格。
商品特性
- 输入兼容TTL电压
- 符合JESD 17标准，闩锁性能超过250mA
- 符合JESD 22标准，ESD防护等级为：人体模型2000V，机器模型200V，带电器件模型1000V
应用领域
- 服务器
- 网络交换机
- 电信基础设施
- 测试测量
