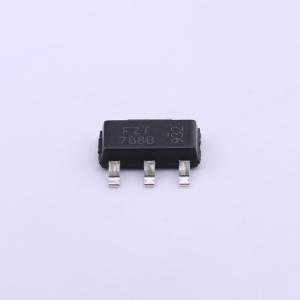

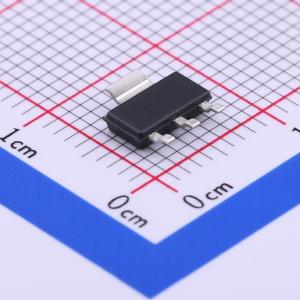

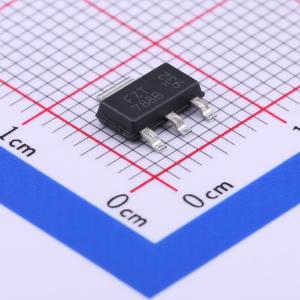

温馨提醒：图片仅供参考，商品以实物为准
FZT788BTA
PNP 电流:3A 电压:15V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：BVCEO > -15V。BVCBO > -15V。IC = -3A 高连续电流。hFE > 300 @ -2A 和低饱和电压。极低的等效导通电阻 RCE(sat) 93mΩ @ -3A。互补 NPN 类型。应用：闪光灯转换器。电池供电电路
- 品牌名称
- DIODES(美台)
- 商品型号
- FZT788BTA
- 商品编号
- C141330
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 15V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 300 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 150mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个PNP |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> -15 V
- 集电极 - 基极击穿电压（BVCBO）> -15 V
- 集电极电流（IC）= -3 A，高连续电流
- 在 -2 A 时，直流电流增益（hFE）> 300，且饱和电压低
- 在 -3 A 时，等效导通电阻（RCE(sat)）极低，为 93 mΩ
- 互补 NPN 型：FZT688B
- 无铅表面处理；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
应用领域
- 闪光灯转换器
- 电池供电电路
