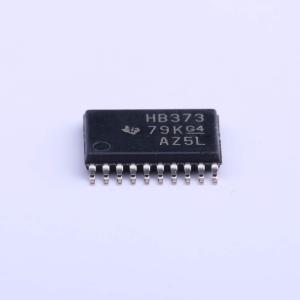

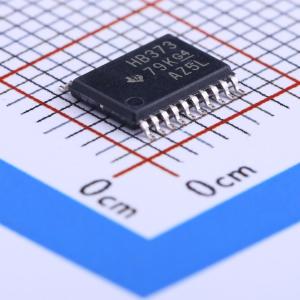

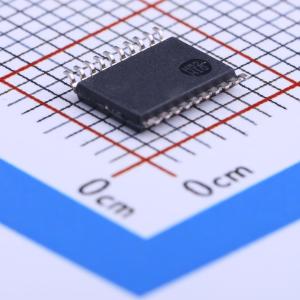

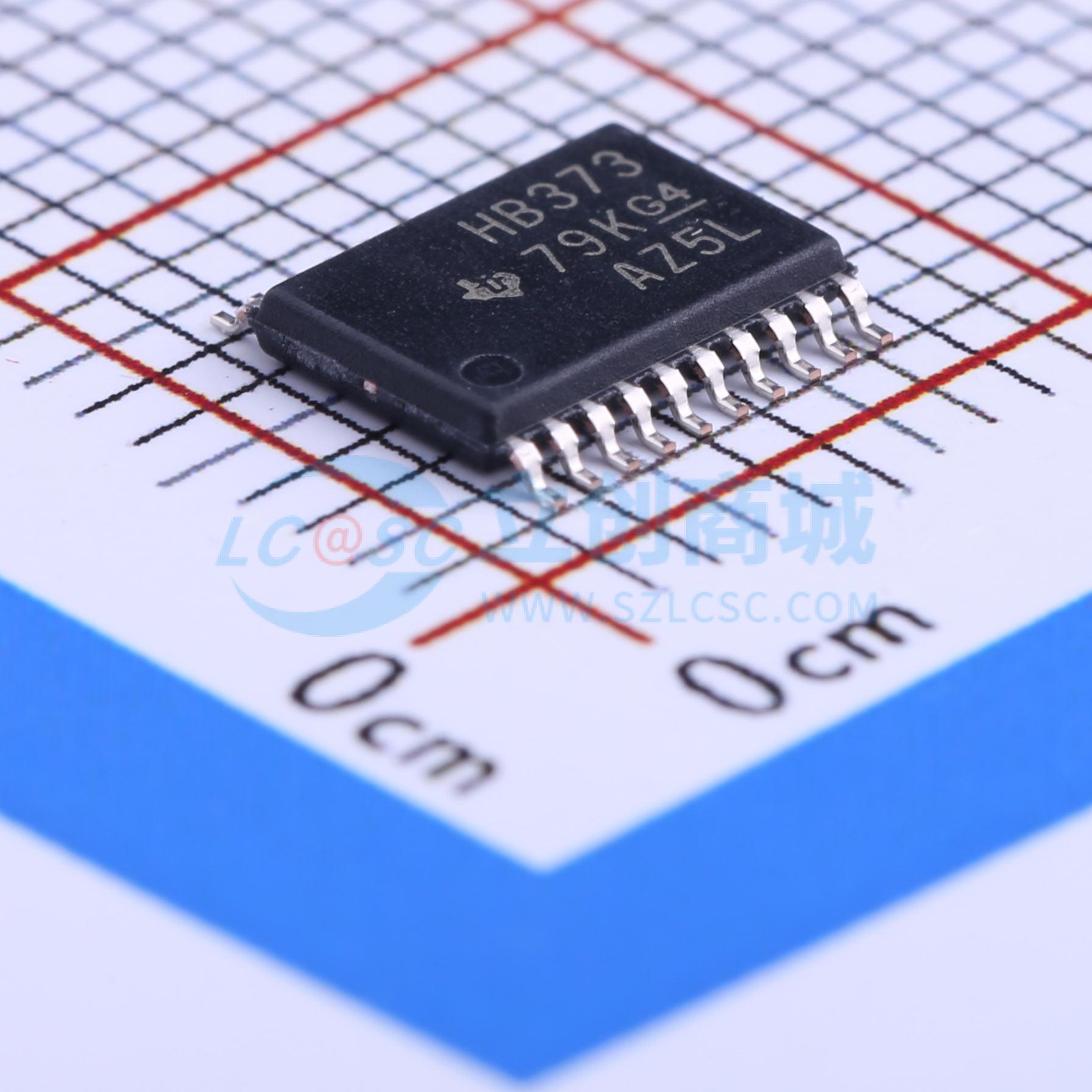

SN74AHCT373PWR实物图
  • SN74AHCT373PWR商品缩略图
  • SN74AHCT373PWR商品缩略图
  • SN74AHCT373PWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AHCT373PWR

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AHCT373 具有三态输出的八路透明 D 类锁存器
品牌名称
TI(德州仪器)
商品型号
SN74AHCT373PWR
商品编号
C141315
商品封装
TSSOP-20​
包装方式
编带
商品毛重
0.25克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压4.5V~5.5V
通道数8
拉电流(IOH)8mA
灌电流(IOL)8mA
属性参数值
传播延迟(tpd)10.5ns
系列74AHCT
工作温度-40℃~+85℃
建立时间1.5ns
保持时间3.5ns
静态电流(Iq)40uA

商品概述

AHCT373包含SN54AHCT373、SN74AHCT373两类器件,是八通道透明D型锁存器。当锁存使能LE输入为高电平时,Q输出跟随数据D输入;当LE为低电平时,Q输出锁存保持D输入的逻辑电平。缓冲输出使能OE输入可将八个输出置于正常逻辑电平(高电平或低电平)或高阻态,高阻态下输出不会对总线造成明显负载或驱动,高阻态搭配增强驱动能力,使器件可无需接口或上拉组件即可驱动总线。OE不影响锁存器的内部操作,输出处于高阻态时,仍可保留旧数据或输入新数据。为确保器件在上电或断电过程中保持高阻态,OE应当通过上拉电阻接至VCC,电阻的最小阻值由驱动器的灌电流能力决定。

商品特性

  • 输入兼容TTL电平
  • 闩锁性能超过250mA,符合JESD 17标准
  • 静电放电保护性能超过JESD 22标准,可承受2000V人体模型、200V机器模型、1000V充电器件模型测试
  • 提供多种封装可选,包括J、W、DB、DGV、DW、N、NS、PW、FK封装
  • 最大额定参数:电源电压范围-0.5V~7V;输入电压范围-0.5V~7V;输出电压范围-0.5V~VCC+0.5V;输入钳位电流-20mA(VI<0时);输出钳位电流±20mA;连续输出电流±25mA(VO在0~VCC之间时);VCC或GND的连续电流±75mA;各封装热阻抗分别为DB封装70℃/W、DGV封装92℃/W、DW封装58℃/W、N封装69℃/W、NS封装60℃/W、PW封装83℃/W;存储温度范围-65℃~150℃
  • 所有未使用输入必须接至VCC或GND,才能保证器件正常工作
  • 噪声特性测试条件为VCC=5V,CL=50pF,TA=25℃,仅适用于表面贴装封装;工作特性测试条件为VCC=5V,TA=25℃
  • 参数测试规范:负载电容CL包含探头和夹具电容;输入脉冲发生器特性为PRR≤1MHz,输出阻抗50Ω,上升时间tr≤3ns,下降时间tf≤3ns;单次测量仅测试一个输出,每次仅切换一个输入;并非所有参数和波形适用于全部器件

应用领域

  • 数字逻辑系统的数据锁存
  • 总线驱动场景
