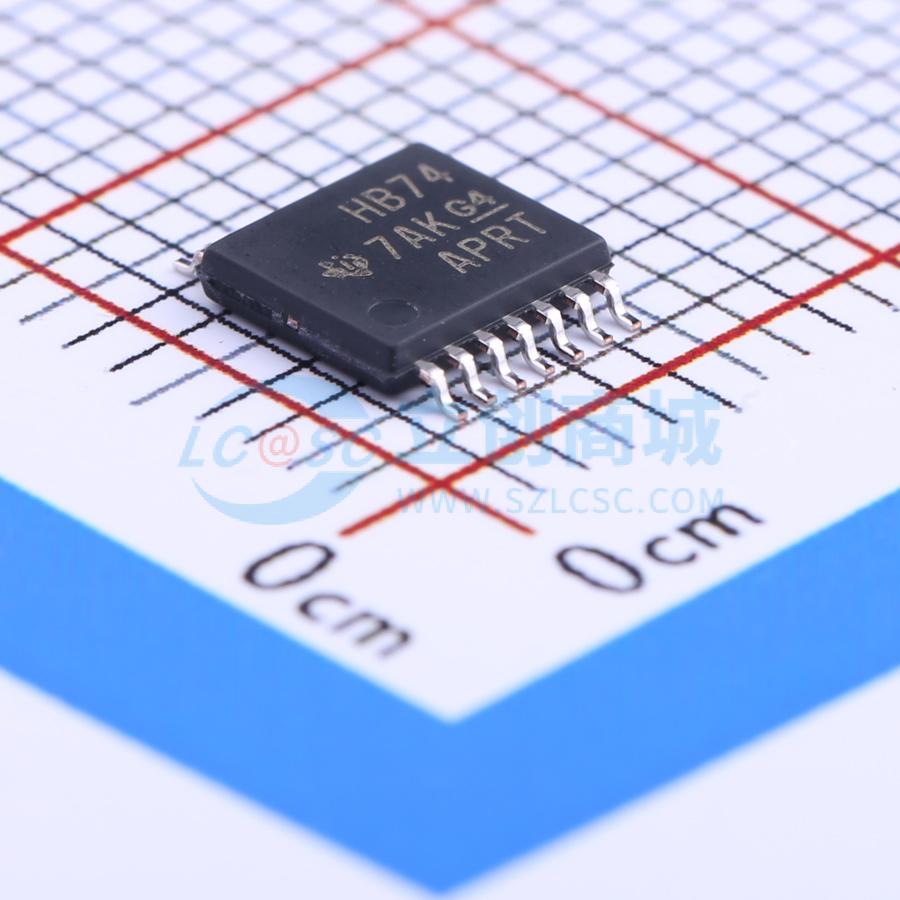

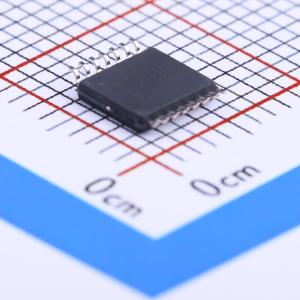

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT74PWR
四2输入正与非门
- 描述
- SN74AHCT74 具有清零和预设功能的双通道上升沿触发 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT74PWR
- 商品编号
- C141308
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 140MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 8.8ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHCT系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 0ns |
商品概述
AHCT74是双路正沿触发D型触发器。预置或清零输入为低电平时，无论其他输入的电平如何，都会对输出进行置位或复位；当预置和清零处于非激活高电平时，满足建立时间要求的D输入数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔结束后，D输入的数据改变不会影响输出电平。超出所列最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证器件在超出推荐工作条件的情况下可以正常工作，长期处于最大额定条件下可能影响器件可靠性。产品包含SN54AHCT74、SN74AHCT74两种型号，提供多种封装类型，部分引脚无内部连接，所有未使用的输入必须接VCC或GND以保证器件正常工作。
商品特性
- 输入兼容TTL电压电平
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准
- 人体模型ESD防护等级为2000V(A114-A)，机器模型为200V(A115-A)，充电器件模型为1000V(C101)
- 扩展工作温度范围最高可达125℃
- 推荐工作电压VCC为5V±0.5V
