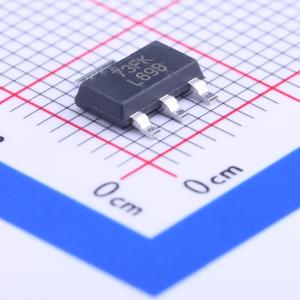

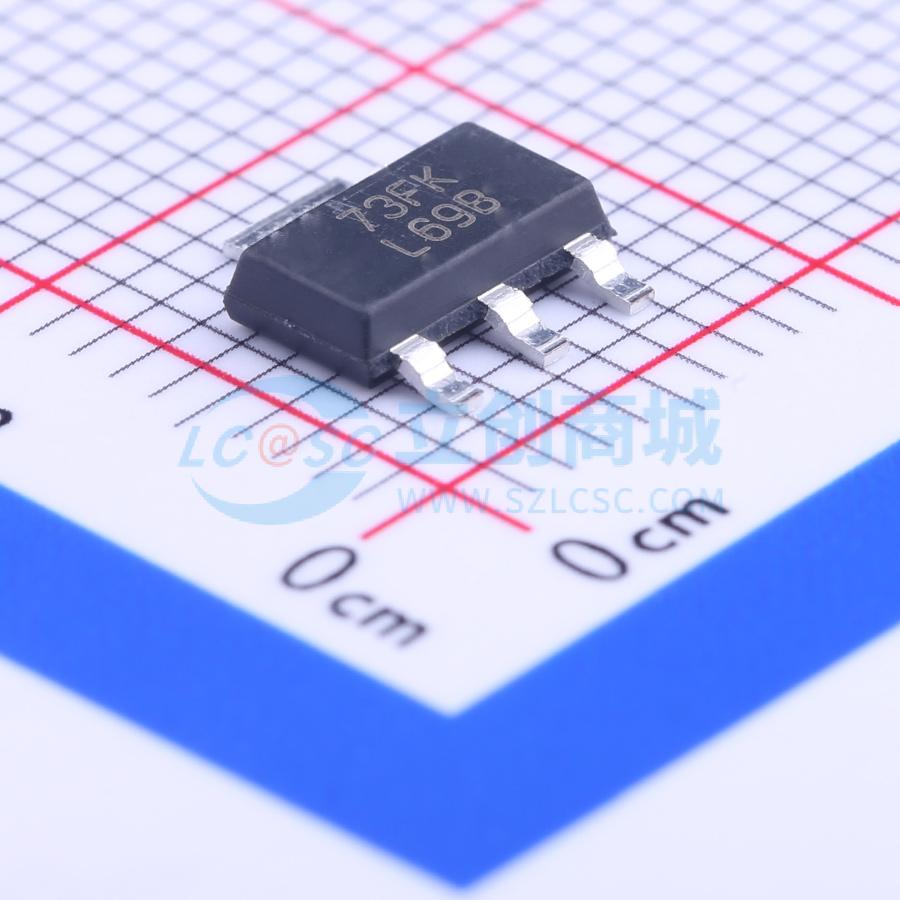

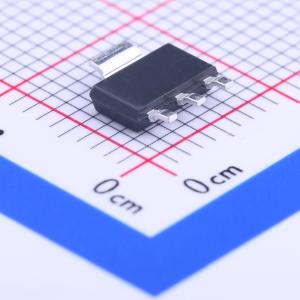

温馨提醒：图片仅供参考，商品以实物为准
LM2937IMP-3.3/NOPB
500mA、26V、高 PSRR、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2937 500mA、26V、高 PSRR、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2937IMP-3.3/NOPB
- 商品编号
- C140265
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 26V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.6V@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | 75uVrms | |
| 特性 | 短路保护；过压保护；过热保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM2937 - 2.5和LM2937 - 3.3是正电压调节器，能够提供高达500 mA的负载电流。这两款调节器非常适合将常见的5 V逻辑电源或更高的输入电源电压转换为2.5 V和3.3 V的低电压电源，为超大规模集成电路（VLSI）、专用集成电路（ASIC）和微控制器供电。当输入输出电压差大于5 V且负载电流达到满额500 mA时，该调节器采用特殊电路将静态电流降至典型值仅10 mA。 为确保稳定性，LM2937需要一个输出旁路电容。与大多数采用PNP传输晶体管的调节器一样，该电容的等效串联电阻（ESR）仍是关键设计参数，但LM2937 - 2.5和LM2937 - 3.3包含特殊补偿电路，放宽了对ESR的要求。LM2937在所有小于5 Ω的ESR额定值下都能保持稳定，这使得它可以使用低ESR贴片电容。 该调节器还适用于汽车应用，内置了针对电池反接、双电池跨接以及高达+60 V / -50 V负载突降瞬变的保护功能。同时还内置了常见的调节器特性，如短路保护和热关断保护。
商品特性
- 工作输入电压范围：4.75 V至26 V
- 在-40°C至125°C的温度范围内全面规格化
- 输出电流超过500 mA（SOT - 223封装为400 mA）
- 在所有工作条件下，输出调整精度为±5%
- 输出电容ESR范围宽，从0.01 Ω到5 Ω
- 内置短路和热过载保护
- 电池反接输入保护
- 60 V输入瞬态保护
应用领域
- 汽车
- 工业控制
- 负载点稳压
