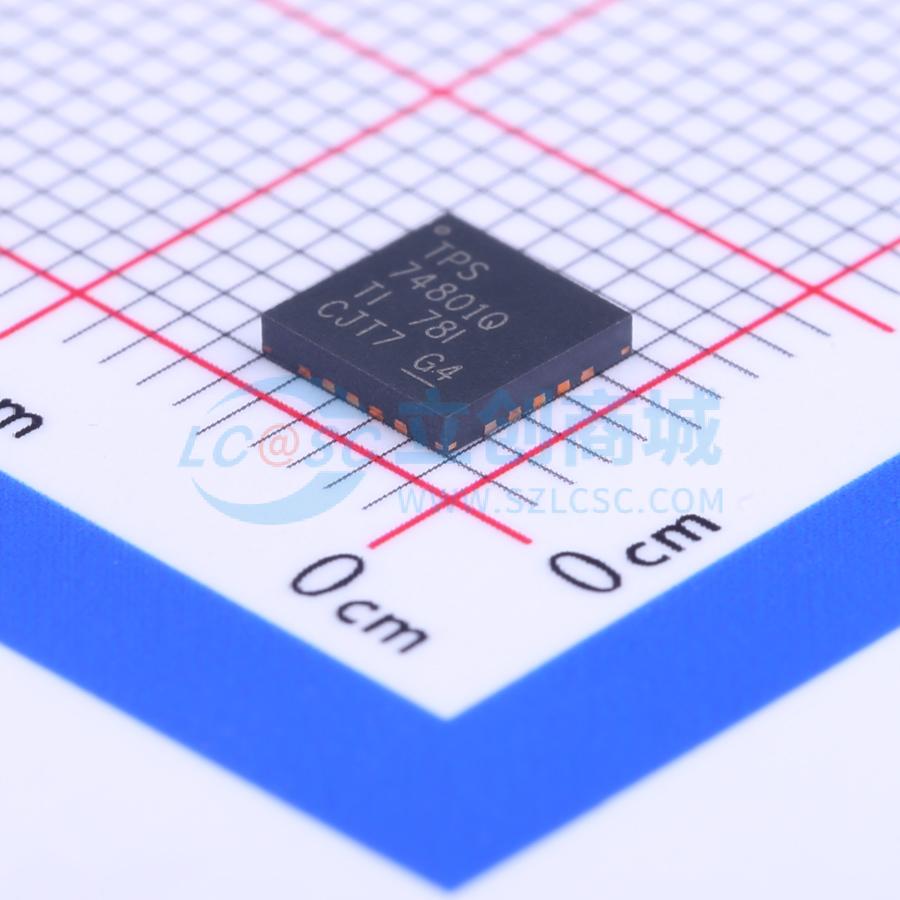

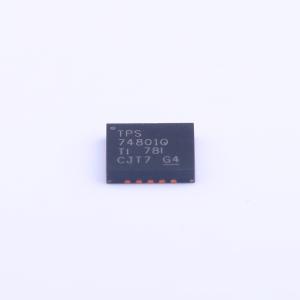

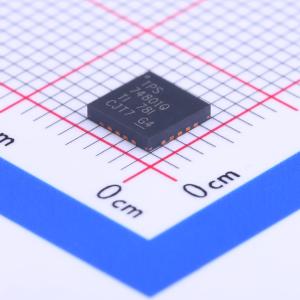

温馨提醒：图片仅供参考，商品以实物为准
TPS74801QRGWRQ1
800mV~3.6V 1.5A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS74801-Q1 可调节（0.8V 至 3.6V）、可编程软启动汽车单路输出 1.5A LDO 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS74801QRGWRQ1
- 商品编号
- C140266
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz)；30dB@(300kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 165mV@(1.5A) | |
| 功能特性 | 可调软启动；使能控制；工作状态指示；短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS74801-Q1是一款带可编程软启动功能的汽车级1.5A低压降线性稳压器，可面向多种应用提供易于使用的稳健型电源管理解决方案。用户可编程软启动通过减少启动时的电容涌入电流，降低输入电源承受的应力。软启动具有单调性，可用于为各类处理器和ASIC供电。借助使能输入和电源正常输出，可通过外部稳压器轻松实现上电排序，能够为FPGA、DSP等具有特殊启动要求的应用配置满足时序要求的解决方案。带有精密基准的误差放大器可在整个负载、线路、温度和工艺范围内提供2%的精度。该器件使用大于或等于2.2μF的任何类型输出电容器均可保持稳定运行，不同封装对应不同的额定结温工作范围：新芯片额定结温工作范围为-40℃至+150℃，DRC封装额定结温工作范围为-40℃至+105℃，RGW封装额定结温工作范围为-40℃至+125℃，采用小型3mm×3mm VSON-10封装可实现高度紧凑的总体解决方案尺寸，同时还提供5mm×5mm VQFN-20封装。
商品特性
- 符合面向汽车应用的AEC-Q100标准，温度等级1工作环境温度范围为-40℃至+125℃
- 输出电压范围为0.8V至3.6V
- 输入电压范围为0.8V至5.5V
- 偏置电压范围为2.7V至5.5V
- 1.5A输出、偏置电压为5V时，压降典型值为60mV
- 带电源正常输出，可实现电源监视或为其他电源提供时序信号
- 在线路、负载和温度范围内精度可达2%
- 支持可编程软启动，可提供线性电压启动
- 偏置电压支持低输入电压运行，具有良好的瞬态响应
- 输出电容器≥2.2μF即可保持器件稳定
- 提供3mm×3mm×1mm VSON-10封装和5mm×5mm VQFN-20封装
应用领域
- 远程信息处理控制单元
- 信息娱乐系统与仪表组
- 汽车音响主机
