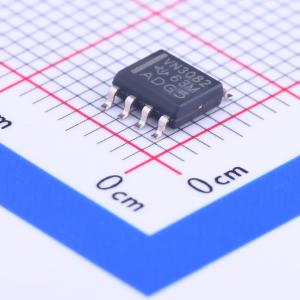

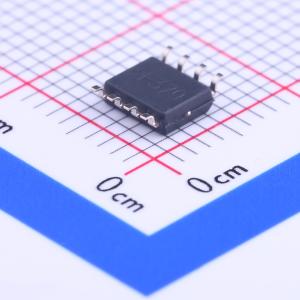

SN75HVD3082EDR

SNx5HVD308xE 低功耗 RS-485 收发器，采用小型 MSOP-8 封装

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗 RS-485 收发器，适用于需要高数据传输速率的应用。
品牌名称: TI(德州仪器)
商品型号: SN75HVD3082EDR
商品编号: C140254
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SNx5HVD308xE是专为RS-485数据总线网络设计的半双工收发器，由5V电源供电，符合TIA/EIA-485A标准，通过控制转换时间，可在长双绞线电缆上传输数据。不同型号支持不同传输速率，SN65HVD3082E和SN75HVD3082E支持高达200kbps的信号传输速率，SN65HVD3085E支持高达1Mbps的数据传输，SN65HVD3088E支持高达20Mbps的信号传输。器件正常工作时电源电流通常为0.3mA，不包含负载，关断模式下电源电流可降至几纳安，适合功率敏感场景。器件具备较宽的共模范围，符合业界通用SN75176封装尺寸，带有上电复位电路，可使输出保持高阻抗状态直到电源电压稳定，带有热关机功能，可保护器件免受系统故障造成的损坏。不同型号工作温度范围不同，SN75HVD3082E工作温度范围为0℃至70℃，SN65HVD308xE工作温度范围为-40℃至85℃，SN65HVD3082E的D封装版本工作温度范围为-40℃至105℃。

商品特性

符合或超出TIA/EIA-485A标准要求
低静态功耗，有源模式下为0.3mA，关断模式下为1nA
1/8单位负载，单条总线最多可接入256个节点
总线引脚具备高达15kV的ESD保护
采用业界通用SN75176封装
具备失效防护接收器，可应对总线开路、总线短接、总线空闲工况
上电和下电过程中总线输入输出无干扰
具备上电复位功能，电源电压稳定前输出保持高阻抗状态
具备热关机保护功能，可避免器件因系统故障损坏

应用领域

能量计网络
电机控制
电源逆变器
工业自动化
楼宇自动化网络
电池供电类应用
电信设备
电信机架状态与命令信号传输
有线机箱互连

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	200Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	300uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；失效保护；使能关断；低功耗模式
