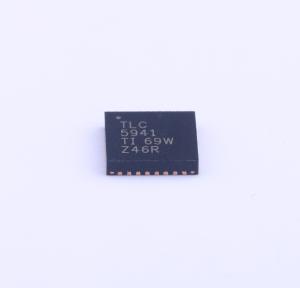

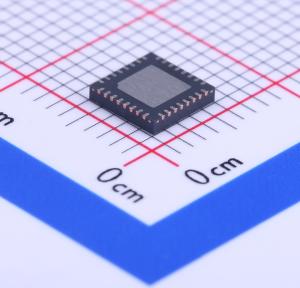

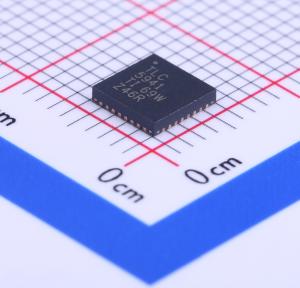

TLC5941RHBR
16通道LED驱动器带DOT校正和灰阶PWM控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5941 具有点校正与灰度 PWM 控制的 16 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5941RHBR
- 商品编号
- C140253
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电压 | 0V~17V | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC5941是一款16通道、恒流沉降LED驱动器。每个通道都有单独可调的4096级灰度PWM亮度控制和64级恒流沉降（点校正）。点校正调整了LED通道之间及其他LED驱动器之间的亮度差异。灰度控制和点校正均可通过串行接口访问。单个外部电阻设置所有16个通道的最大电流值。
TLC5941具有两个错误信息电路。LED开路检测（LOD）指示输出端出现断开或连接不良的LED。热错误标志（TEF）指示过温状况。
商品特性
- 16通道
- 12位（4096级）灰度PWM控制
- 点校正 – 6位（64级）
- 驱动能力（恒流沉）– 0毫安至80毫安
- LED电源电压高达17伏
- VCC = 3.0V至5.5V
- 串行数据接口
- 受控涌流
- 30 MHz数据传输速率
- CMOS电平I/O
- 错误信息LOD：LED开路检测
- TEF：热错误标志
应用领域
- 单色, 多色, 全彩LED显示屏
- LED标识显示背光
