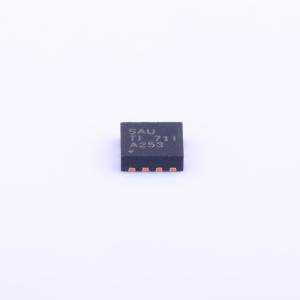

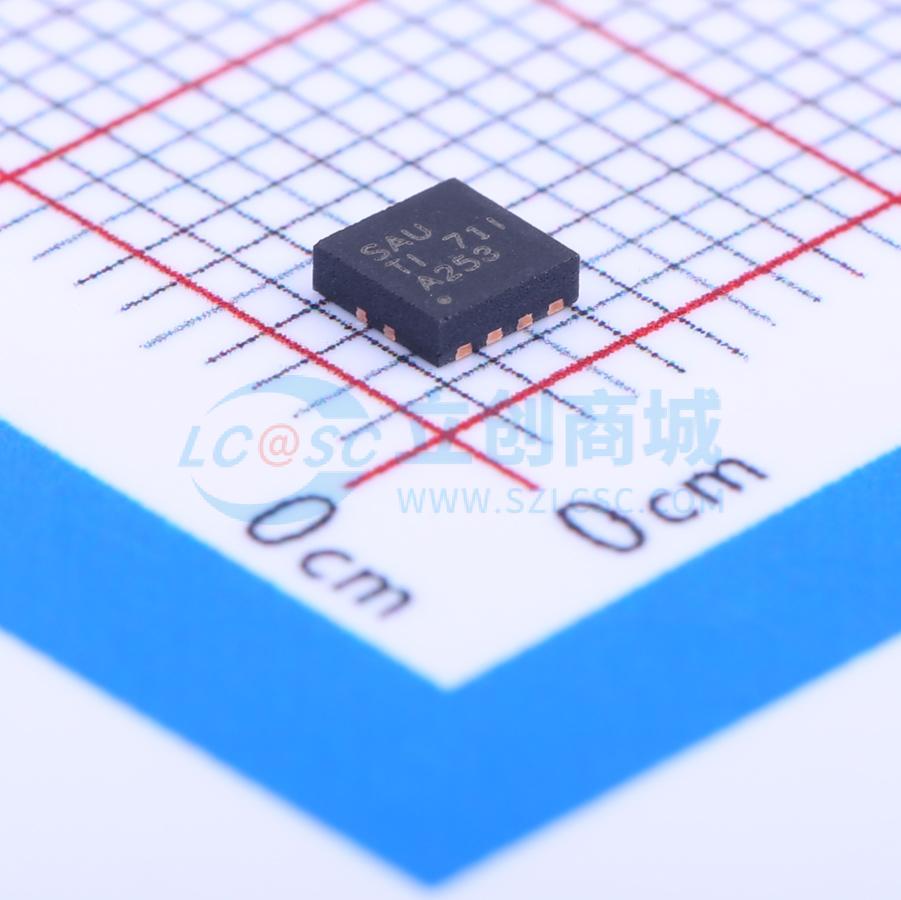

TPS7A8101DRBT
具有使能功能的 1A、高 PSRR、可调节超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A8101 低噪声高带宽 PSRR 低压降 1-A 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A8101DRBT
- 商品编号
- C139650
- 商品封装
- SON-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 82dB@(1kHz) | |
| 压差 | 500mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60uA | |
| 噪声 | 23.5uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A8101低压差线性稳压器（LDO）在输出端的噪声和电源抑制比（PSRR）方面表现出色。该LDO采用先进的BiCMOS工艺和PMOSFET传输器件，实现了极低的噪声、出色的瞬态响应和优异的PSRR性能。 TPS7A8101器件搭配4.7 μF陶瓷输出电容时性能稳定，采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化情况下，最坏情况下的精度可达3%。 该器件在TJ = -40°C至125°C的温度范围内进行了全面规格测试，采用带有散热焊盘的3 mm × 3 mm SON - 8封装。
商品特性
- 带使能功能的1 A低压差稳压器，输出电压可调：0.8 V至6 V
- 1 kHz时PSRR为80 dB
- 100 kHz时PSRR为60 dB
- 1 MHz时PSRR为54 dB
- 低噪声：典型值为23.5 μV RMS（100 Hz至100 kHz）
- 搭配4.7 μF电容时性能稳定
- 出色的负载和线路瞬态响应
- 总体精度为3%（负载、线路、温度范围内）
- 过流和过温保护
- 极低的压差：1 A时典型值为170 mV
- 封装：3 mm × 3 mm SON - 8
应用领域
- 电信基础设施
- 音频
- 高速接口（PLL和VCO）
