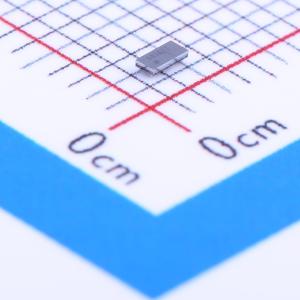

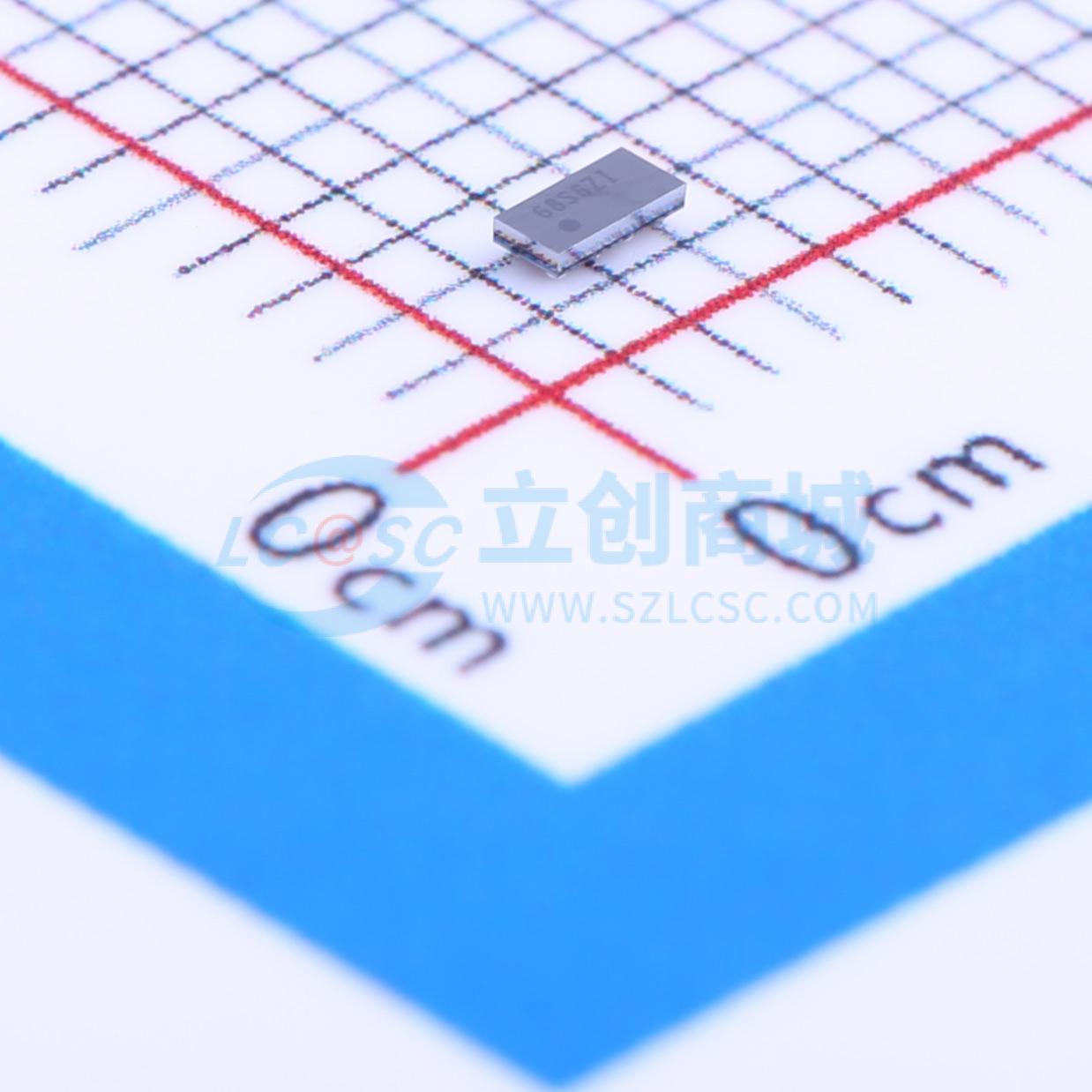

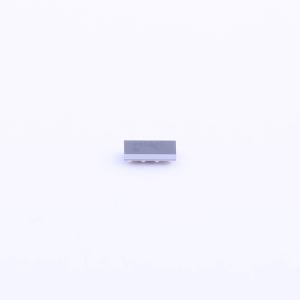

TPS22920YZPR

3.6-V, 4-A, 5.3-mΩ导通电阻集成负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22920 具有输出放电功能的 3.6V、4A、5.3mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22920YZPR
商品编号: C139644
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS22920x是一款小型、节省空间的负载开关，具备受控导通功能，可降低浪涌电流。该器件包含一个N沟道MOSFET，可在0.75 V至3.6 V的输入电压范围内工作，开关电流最高可达4 A。集成式电荷泵为NMOS开关提供偏置，以实现最小的开关导通电阻（rON）。开关由一个开/关输入（ON）控制，该输入能够直接与低压控制信号接口。 TPS22920x内置一个1250 Ω的片上电阻，在开关关闭时可实现快速输出放电，确保输出不会浮空。 TPS22920x具有内部控制的上升时间，以降低浪涌电流。 TPS22920x采用超小型、节省空间的8引脚CSP封装，可在-40℃至85℃的自由空气温度范围内工作。

商品特性

输入电压范围：0.75 V至3.6 V
集成负载开关
集成通态FET，在3.6 V时rDSON = 2 mΩ（典型值）
在VIN = 3.6 V时，rON = 5.3 mΩ
在VIN = 2.5 V时，rON = 5.4 mΩ
在VIN = 1.8 V时，rON = 5.5 mΩ
在VIN = 1.2 V时，rON = 5.8 mΩ
在VIN = 1.05 V时，rON = 6.1 mΩ
在VIN = 0.75 V时，rON = 7.3 mΩ
CSP - 8封装，尺寸为0.9 mm × 1.9 mm，引脚间距0.5 mm
最大连续开关电流4 A
关断电流最大5.5 μA
导通逻辑有高电平有效/低电平有效两种：TPS22920为高电平有效，TPS22920L为低电平有效
低阈值控制输入
受控压摆率，避免浪涌电流
快速输出放电电阻
静电放电（ESD）性能按照JESD 22标准测试：4000 V人体模型（A114 - B，II类），1000 V带电器件模型（C101）

应用领域

笔记本电脑/上网本
平板电脑
个人数字助理/智能手机
GPS导航设备
MP3播放器

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	4A
	工作电压	750mV~3.6V
	导通电阻	5.3mΩ
	工作温度	-40℃~+85℃
