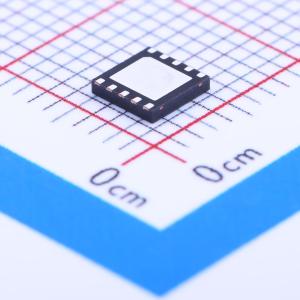

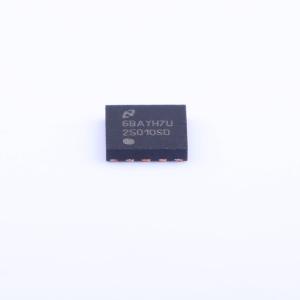

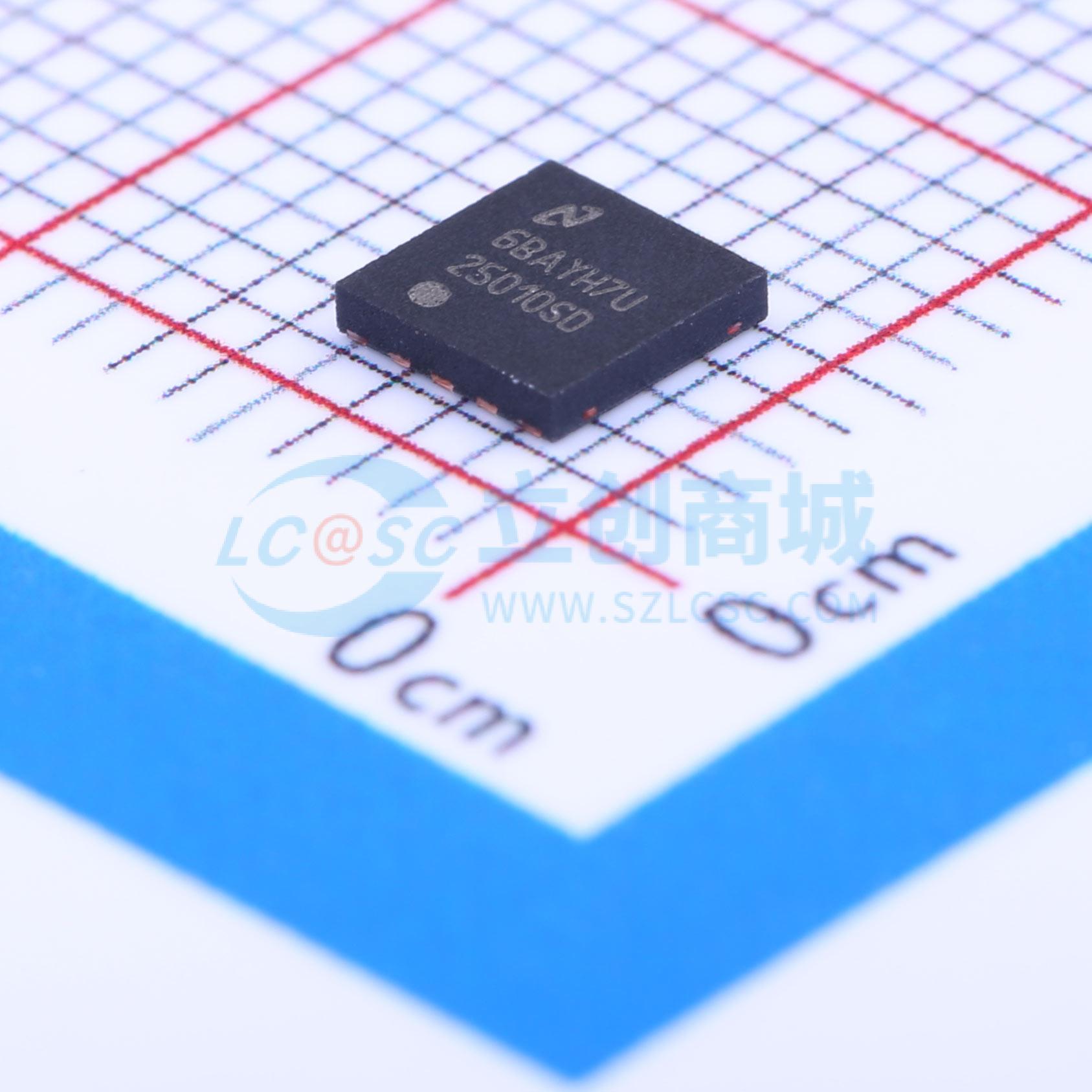

LM25010SD/NOPB

42V 1A 降压开关稳压器

描述: LM25010是一款42V输入电压范围、1A输出电流的高效降压开关稳压器。它集成了N-通道降压开关,采用恒定导通时间控制方案,无需环路补偿,具有快速负载瞬态响应和简化的电路实现。该芯片支持可调输出电压,内置高压偏置调节器,具备多种保护功能,如热关断、Vcc欠压锁定等。适用于汽车电子和非隔离通信电源等应用。
品牌名称: TI(德州仪器)
商品型号: LM25010SD/NOPB
商品编号: C140233
商品封装: WSON-10-EP(4x4)
包装方式: 编带
商品毛重: 0.414克(g)

商品参数

商品概述

LM25010具备实现低成本、高效降压稳压器所需的全部功能，能够提供超过1A的负载电流。这款高压稳压器集成了一个N沟道降压开关，采用热增强型10引脚WSON和14引脚HTSSOP封装。恒定导通时间调节方案无需环路补偿，可实现快速负载瞬态响应并简化电路实现。由于输入电压和导通时间之间呈反比关系，工作频率在输入电压和负载变化时保持恒定。谷值电流限制检测设定为1.25A。其他特性包括：VCC欠压锁定、热关断、栅极驱动欠压锁定和最大占空比限制器。

商品特性

LM25010-Q1符合汽车应用标准，通过AEC-Q100认证，结果如下：
器件温度等级1：环境工作温度范围为-40℃至125℃
器件温度等级0：环境工作温度范围为-40℃至150℃
器件HBM ESD分类等级2
器件CDM ESD分类等级C5
6V至42V宽输入电压范围
1.25A谷值电流限制
可编程开关频率高达1MHz
集成N沟道降压开关
集成高压偏置稳压器
无需环路补偿
超快速瞬态响应
输入电压和负载变化时工作频率近乎恒定
可调输出电压
2.5V、±2%反馈基准
可编程软启动
热关断

应用领域

非隔离式电信稳压器
二次侧后置稳压器
汽车电子

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	2.5V~37V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
