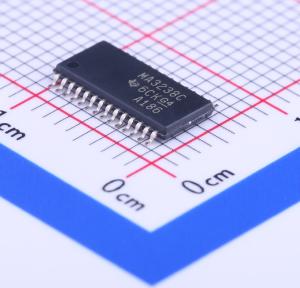

MAX3238CPWR

MAX3238由五个线路驱动器、三个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD（HBM）保护。该器件符合TIA/EIA - 232 - F要求，为笔记本和超便携笔记本电脑应用提供电气接口。电荷泵和四个小型外部电容允许其通过单一3 V至5.5 V电源供电运行。此外，该器件包含一个始终处于激活状态的同相输出（ROUT1B），允许使用振铃指示器的应用在器件掉电时传输数据。这些器件的数据信号传输速率高达250 kbit/s，驱动器输出压摆率最大为30 V/μs。 当串口和驱动器输入处于非活动状态时，具备灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电增强功能开启。在此操作模式下，如果器件在约30秒内未检测到所有接收器和驱动器输入上的有效信号转换，内置电荷泵和驱动器将掉电，使电源电流降至1 μA。通过断开串口或关闭外设驱动器，如果驱动器输入的逻辑电平没有活动，自动掉电增强功能将开启。当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电增强功能。启用自动掉电增强功能后，当有效信号施加到任何接收器或驱动器输入时，器件将自动激活。如果任何接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的时间小于30 μs，则INVALID为高电平（有效数据）；如果所有接收器输入电压在 - 0.3 V至0.3 V之间的时间超过30 μs，则INVALID为低电平（无效数据）。

• 使用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV
• 满足或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 采用3 V至5.5 V VCC电源供电运行
• 数据传输速率高达250 kbit/s
• 五个驱动器和三个接收器
• 低待机电流：典型值为1 μA
• 外部电容：4×0.1 μF
• 3.3 V电源时可接受5 V逻辑输入
• 始终激活的同相接收器输出（ROUT1B）
• 有替代的高速引脚兼容器件（1 Mbit/s）

• 电池供电系统
• 个人数字助理（PDA）
• 笔记本电脑
• 超便携笔记本电脑
• 便携式电脑
• 掌上电脑
• 手持设备
• 调制解调器
• 打印机
