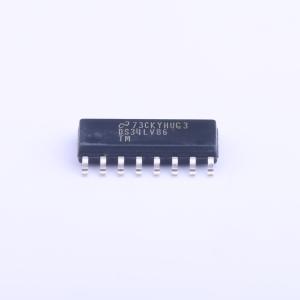

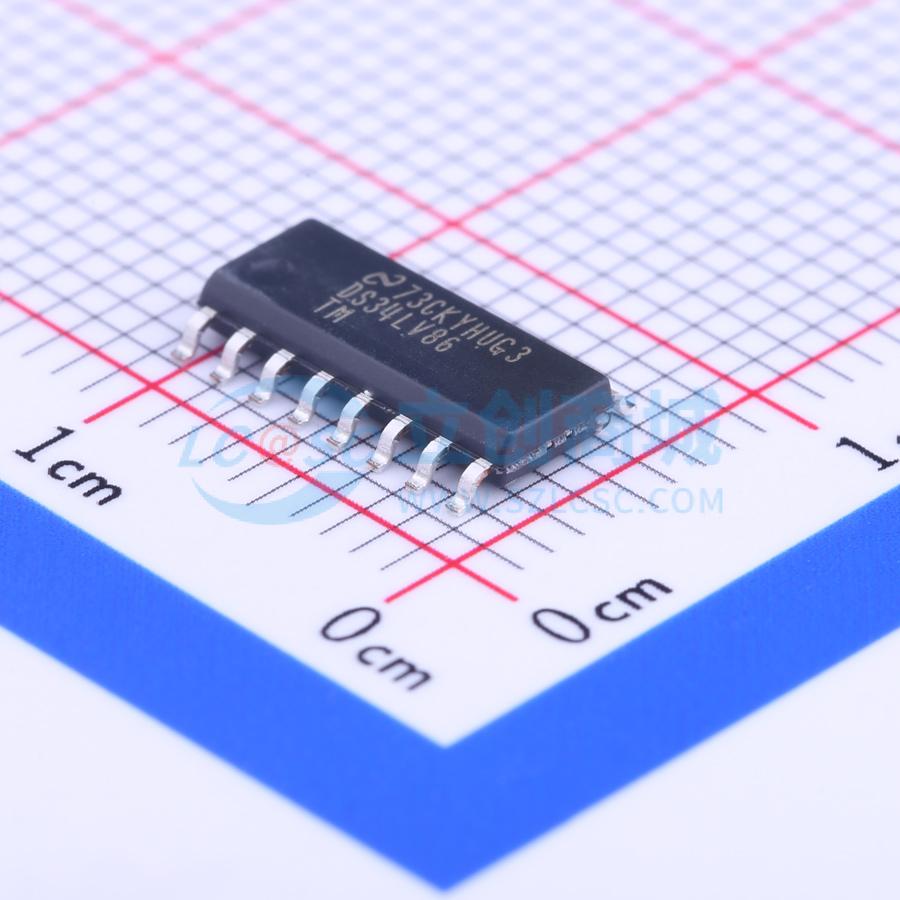

DS34LV86TMX/NOPB

DS34LV86T 3V 增强型CMOS四差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS34LV86T 是一款高速四差分CMOS接收器，符合TIA/EIA-422-B和ITU-T V.11标准。具有低功耗、宽共模电压范围和高ESD耐受性。
品牌名称: TI(德州仪器)
商品型号: DS34LV86TMX/NOPB
商品编号: C140249
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

DS34LV86T是一款高速四路差分CMOS接收器，满足TIA/EIA-422-B和ITU-T V.11要求，典型静态工作电流Icc为9mA，适合电池供电和关注功耗的应用。器件带有三态使能端，可在不使用时禁用器件以最小化功耗，双使能方案可灵活控制接收器的开启与关闭。输入开路时接收器输出可确保为高电平，在±10V共模范围内可检测低至±200mV的信号，接收器输出兼容TTL和LVCMOS电平，器件内置有限ESD保护，存储操作过程中需采取措施避免MOS栅极静电损坏。

商品特性

低功耗CMOS设计（典型30 mW）
与现有5V RS-422网络互操作
工业温度范围
符合TIA/EIA-422-B（RS-422）和ITU-T V.11建议
3.3V工作电压
±7V共模范围@VID=3V
±10V共模范围@VID=0.2V
接收器输入开路故障安全特性
确保交流参数：最大接收器偏移4ns，转换时间10ns
与DS34C86T引脚兼容
32 MHz触发频率
大于6.5k ESD耐受（HBM）
提供SOIC封装

应用领域

电池供电设备
低功耗需求的差分信号接收场景

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	3V~3.6V
	数据速率	-

	属性	参数值
	节点数	-
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	9mA
	通讯模式	-
	功能特性	使能关断
