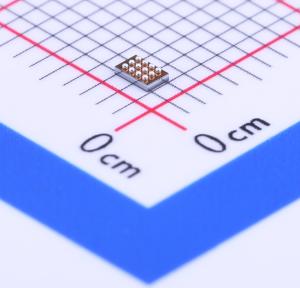

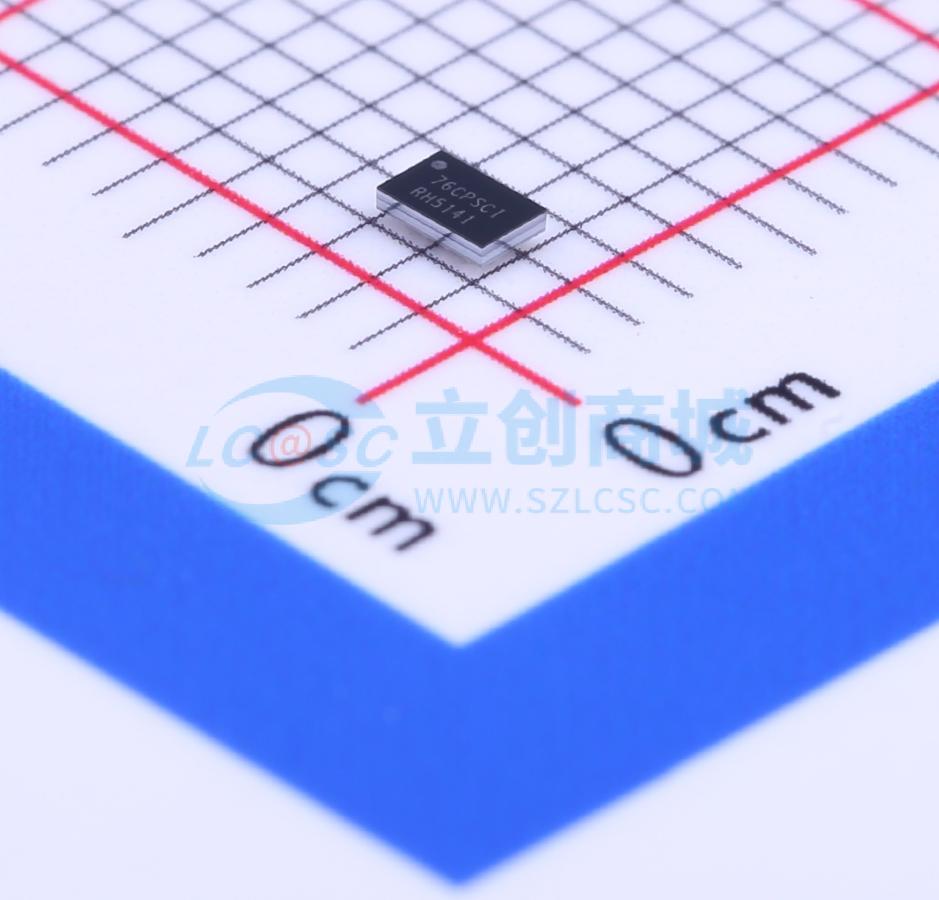

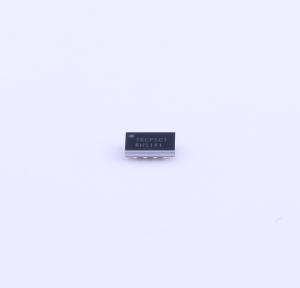

温馨提醒：图片仅供参考，商品以实物为准

TPD1S514-1YZR

用于VBus引脚的USB充电器过压、浪涌和ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1S514 USB 充电器、过压、浪涌和 ESD 保护
品牌名称: TI(德州仪器)
商品型号: TPD1S514-1YZR
商品编号: C140247
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPD1S514系列包含用于5V、9V或12V USB VBUS线路或其他电源总线的单芯片保护解决方案。双向nFET开关可确保在充电和主机模式下电流安全流动，同时保护内部系统电路免受VBUS_CON引脚处任何过压情况的影响。在VBUS_CON引脚上，该器件可处理高达30V DC的过压保护。EN引脚置低后，TPD1S514系列中的任何器件都会在通过软启动延迟开启nFET之前等待20ms。 TPD1S514系列的典型应用接口是通常在手机、平板电脑、电子书和便携式媒体播放器中发现的USB连接器中的VBUS线路。TPD1S514系列还可应用于任何使用5V、9V或12V电源轨接口的系统。

商品特性

VBUS_CON处高达30V DC的过压保护
精密过压保护（公差< ± 1%）
低导通电阻nFET开关支持主机和充电模式
专用VBUS_POWER引脚在电池没电的情况下提供灵活的上电选项
VBUS线路的瞬态保护：IEC 61000 - 4 - 2接触放电±15kV，IEC 61000 - 4 - 2空气间隙放电±15kV，IEC 61000 - 4 - 5开路电压100V，精密钳位电路将VBUS_SYS电压限制在<VOVP
符合USB浪涌电流要求的热关断（TSD）功能

应用领域

手机
平板电脑
电子书
便携式媒体播放器的5V、9V和12V电源轨

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3.5V~5.9V
	最大充电电流	3.5A
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	150uA
