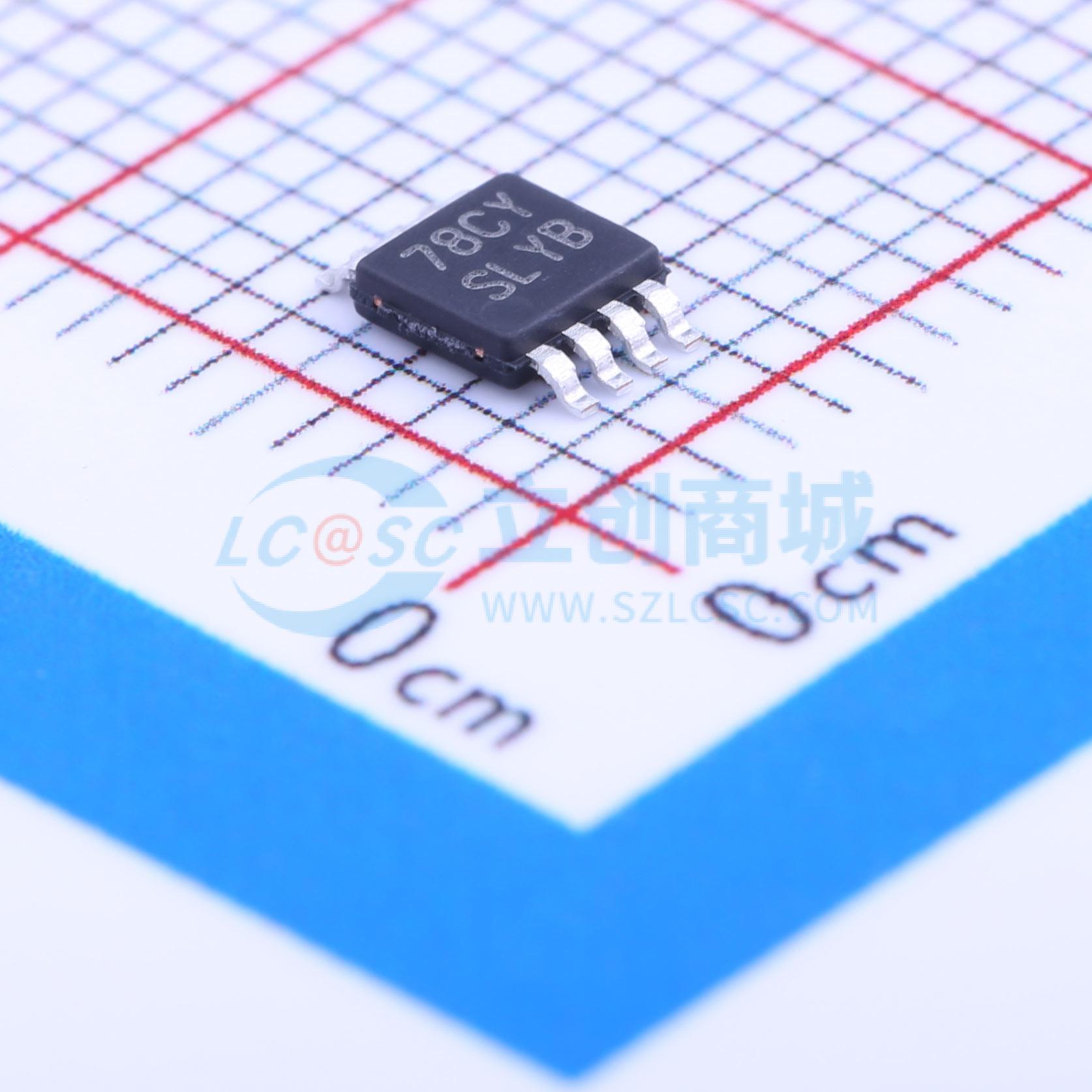

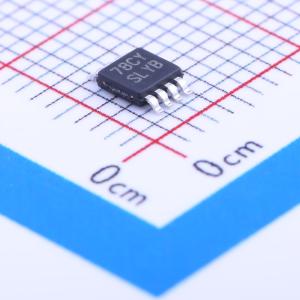

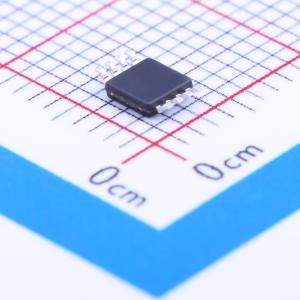

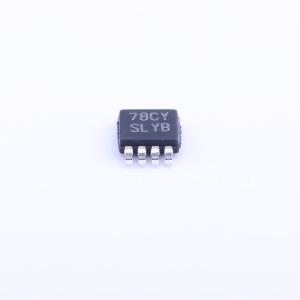

温馨提醒：图片仅供参考，商品以实物为准
LM25007MM/NOPB
42V 0.5A 降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25007是一款单片降压开关稳压器,集成了所有实现低成本、高效电源所需的功能。它能够驱动0.5A负载,输入电压范围为9V至42V,具有超快速瞬态响应和高达800kHz的操作频率。该设备提供VSSOP-8和热增强WSON-8封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25007MM/NOPB
- 商品编号
- C140241
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~42V | |
| 输出电压 | 2.5V~37V | |
| 输出电流 | 500mA | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM25007 是一款单片降压开关调节器，具备实现低成本、高效电源所需的所有功能。能够在 9V 至 42V 的输入电压范围内驱动 0.5A 的负载，易于应用，并提供小型 VSSOP-8 和热增强型 WSON-8 封装。通过使用具有 Vin 前馈的恒定导通时间架构，实现了超快瞬态响应。此特性在负载和输入电压变化时提供了几乎恒定的工作频率。可以通过单个电阻调整工作频率。这种架构易于使用，并且对元件选择有较高的容忍度。LM25007 实现了智能电流限制，关断时间与 Vout 成反比，从而确保从故障状态中恢复。输出电压可以设置为 2.5V 至 >30V。为了提高轻负载应用中的效率，Vcc 引脚可以连接到外部电压源，以消除内部调节器的压降。其他功能包括：热关断、Vcc 欠压锁定、栅极驱动欠压锁定和最大占空比限制。
商品特性
- 集成0.74Ω N沟道MOSFET开关
- 保证0.5A输出电流
- 超快瞬态响应
- 最高800kHz工作频率
- 无需控制环路补偿
- Vin前馈提供恒定工作频率
- -40℃至125℃温度范围内2%精度的2.5V反馈
- 高效运行
- 智能电流限制保护
- 外部关断控制
- 热关断
- VSSOP和热增强WSON封装
应用领域
- 12VDC 和 24VDC 分布式电源系统
- 24VAC 系统
- 汽车车身电子和远程信息处理
- 工业系统
- HB-LED 恒定电流源
