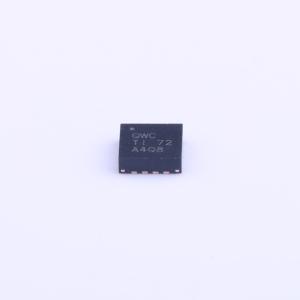

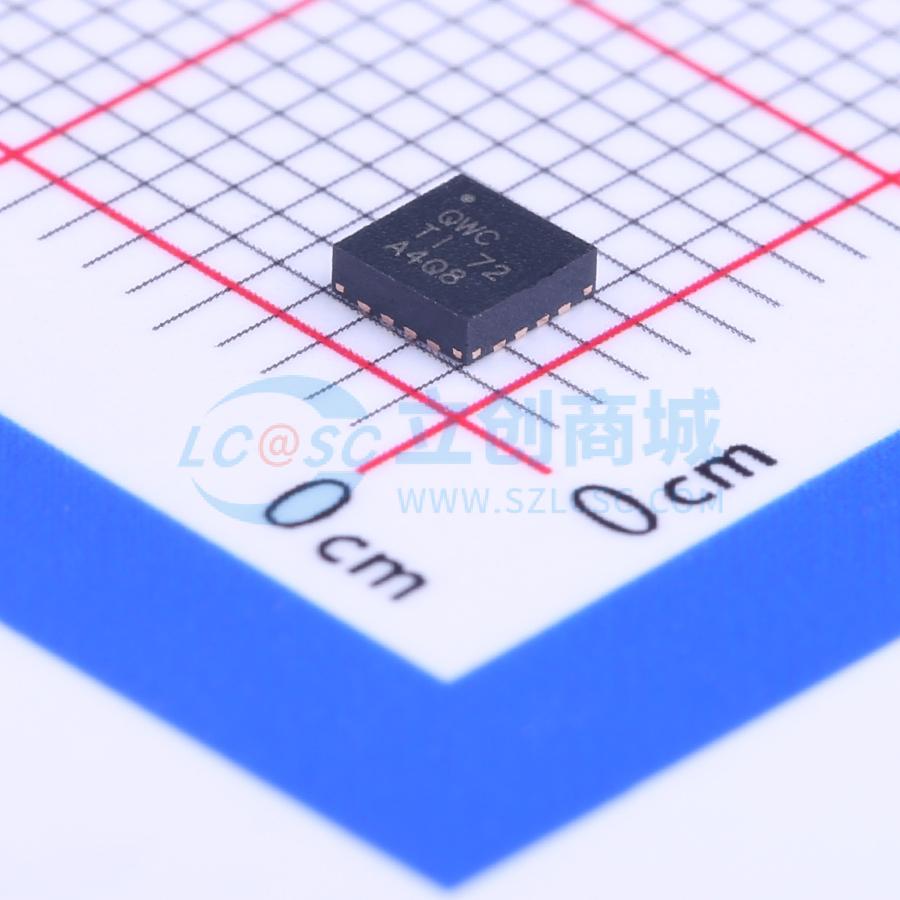

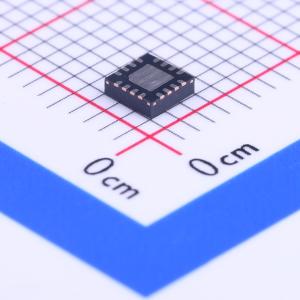

TPS62143RGTT

3V至17V 2A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62143 采用 3x3 QFN 封装的 3–17V 2A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62143RGTT
商品编号: C140242
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

DCS-Control拓扑输入电压范围：3 V至17 V 最大2 A输出电流可调输出电压从0.9 V至6 V 引脚可选输出电压（标称值，+5%）可编程软启动和跟踪无缝电源节省模式转换静态电流为17 μA（典型值）可选择的工作频率电源良好输出 100%占空比模式 - 短路保护过温保护与TPS62130和TPS62150引脚兼容采用3 mm x 3 mm, VQFN-16封装

TPS6214x系列是一种易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型的2.5 MHz高开关频率允许使用小电感，并通过使用DCS-Control拓扑提供快速瞬态响应。其宽工作输入电压范围为3 V至17 V，非常适合由锂离子电池或其他电池供电的系统，以及12 V中间电源轨供电的系统。它支持在0.9 V到6 V之间的输出电压下提供最大2 A的连续输出电流（具有100%占空比模式）。输出电压启动斜坡由软启动引脚控制，可以作为独立电源或在跟踪配置中运行。通过配置使能（EN）和开漏电源良好（PG）引脚也可以实现电源排序。

在电源节省模式下，设备从VIN汲取大约17 μA的静态电流。如果负载较小，将自动无缝进入电源节省模式，从而在整个负载范围内保持高效率。在关断模式下，设备关闭，电流消耗小于2 μA。

该设备有可调输出电压版本和固定输出电压版本可供选择，采用3 mm x 3 mm (RGT)的16引脚VQFN封装。

商品特性

DCS-ControlTM 拓扑
输入电压范围：3 V 至 17 V
最高 2-A 输出电流
可调输出电压范围：0.9 V 至 6 V
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
无缝电源节省模式转换
静态电流为 17 μA（典型值）
可选工作频率
电源良好输出
100% 占空比模式
短路保护
过温保护
与 TPS62130 和 TPS62150 引脚兼容
提供 3-mm x 3-mm，VQFN-16 封装

应用领域

标准 12V 电源轨供应
来自单个或多个锂离子电池的POL供电
固态硬盘驱动器
嵌入式系统
LDO替换
移动PC、平板电脑、调制解调器、相机
服务器、微服务器
数据终端，销售点(ePOS)

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	2A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
