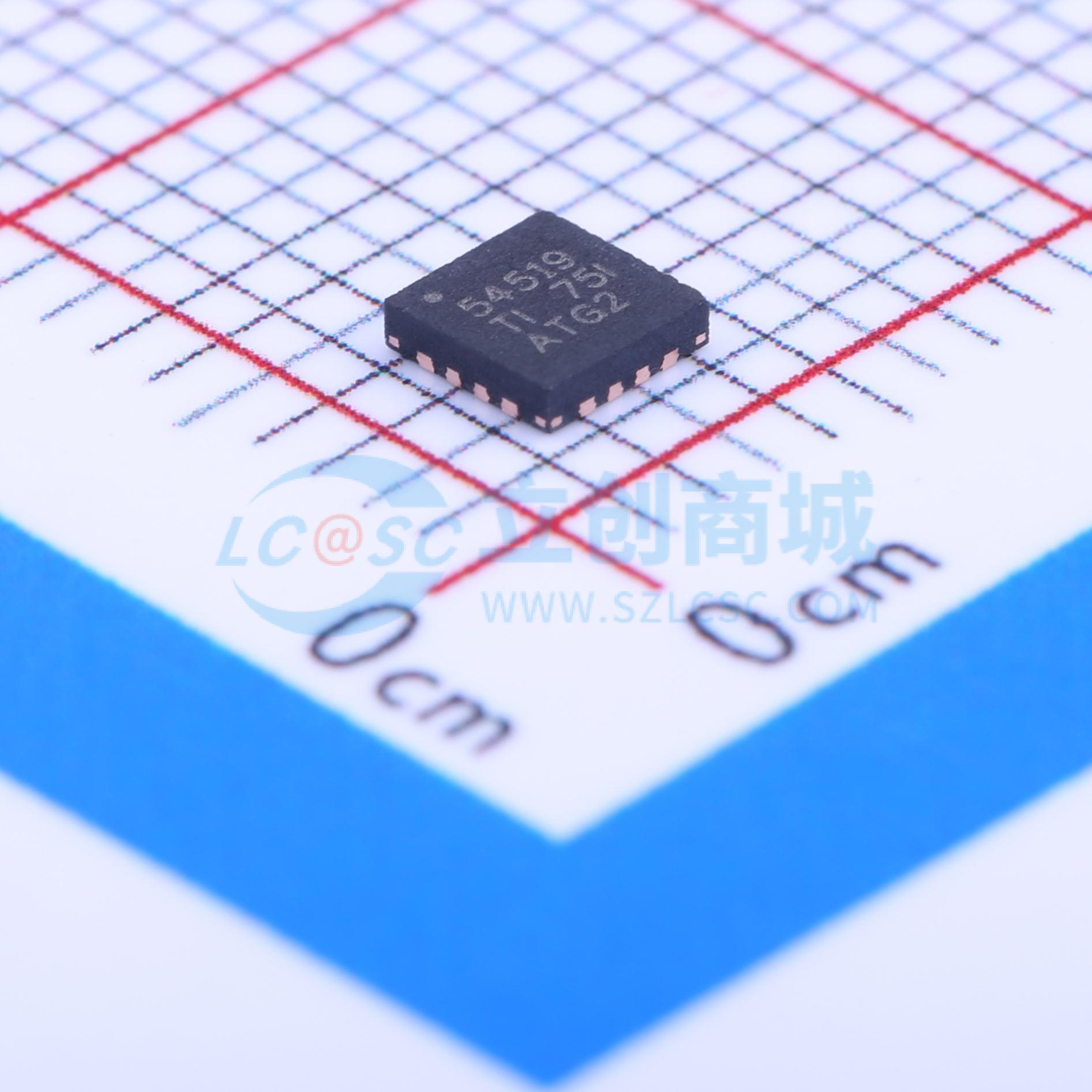

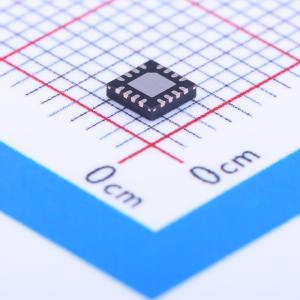

TPS54519RTER
6V输入，5A输出，同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54519是一款6V输入,5A输出的同步降压转换器,具有两个集成的MOSFET,支持200kHz到2MHz的开关频率。该器件集成了启动电容二极管,采用3mm x 3mm QFN封装,具有高效率和小尺寸设计。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54519RTER
- 商品编号
- C140231
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 600mV~4.5V | |
| 输出电流 | 5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+140℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54519器件是一款功能齐全的6V、5A同步降压电流模式转换器，集成了两个MOSFET。 通过集成MOSFET、采用电流模式控制以减少外部元件数量、支持高达2MHz的开关频率以减小电感尺寸，以及采用3mm x 3mm热增强型QFN封装来最小化IC占位面积，TPS54519可实现小型化设计。 通过集成的30mΩ MOSFET和典型值为350μA的电源电流，可实现效率最大化。使用使能引脚，通过进入关断模式可将关断电源电流降至2μA。 欠压锁定内部设置为2.6V，但可通过在使能引脚上使用电阻网络对阈值进行编程来提高该值。输出电压启动斜坡由慢启动引脚控制。开漏电源正常信号表示输出电压在其标称电压的93%至107%范围内。 频率折返和热关断功能可在过流情况下保护器件。
商品特性
- 两个30mΩ（典型值）MOSFET，在5A负载下实现高效率
- 200kHz至2MHz开关频率
- 0.6V电压基准，初始精度为±1%
- 可调慢启动/排序
- 欠压和过压电源正常输出
- 低工作和关断静态电流
- 可安全启动至预偏置输出
- 逐周期电流限制、热保护和频率折返保护
- -40℃至140℃工作结温范围
- 热增强型3mm x 3mm 16引脚QFN封装
应用领域
- 低电压、高密度电源系统
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
- 宽带、网络和光通信基础设施
