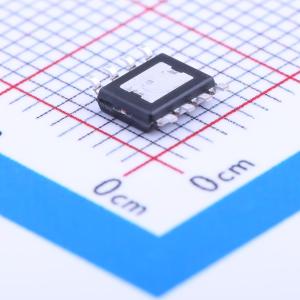

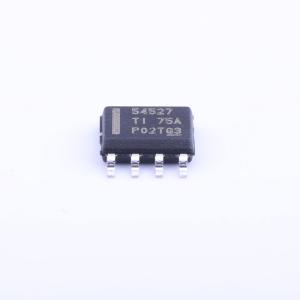

温馨提醒：图片仅供参考，商品以实物为准

TPS54527DDAR

4.5V至18V输入，5A异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54527 具有 D-CAP2 模式的 4.5V 至 18V 输入、5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54527DDAR
商品编号: C140232
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS54527是一款自适应导通时间的D-CAP2模式同步降压转换器。TPS54527使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器套件的设计。TPS54527的主控制环路采用D-CAP2模式控制，无需外部补偿元件即可实现快速瞬态响应。TPS54527还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP-CAP）和超低ESR陶瓷电容器。该器件的输入电压范围为4.5 V至18 V，输出电压可在0.76 V至6 V之间进行编程设置。此外，该器件还具备可调节的软启动时间。TPS54527采用8引脚DDA封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至6 V
针对低占空比应用优化的高效集成FET：65 mΩ（高端）和36 mΩ（低端）
高效率：关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
650 kHz开关频率
逐周期过流限制

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~6V
	输出电流	5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
