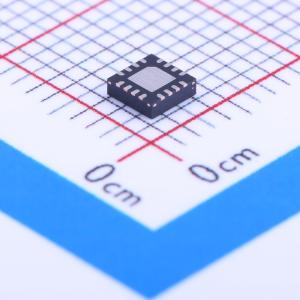

BQ24072TRGTT

描述: BQ24072T 带 TD、具有电源路径、4.2V VBAT 和基于电压的 TS 的独立型单节 1.5A 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24072TRGTT
商品编号: C139632
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

bq2407xT系列器件是集成式锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。该器件可通过USB端口或交流适配器供电，支持高达1.5A的充电电流。具备输入过压保护功能的输入电压范围可支持非稳压适配器。USB输入电流限制精度和启动顺序使bq2407xT符合USB-IF浪涌电流规范。此外，输入动态功率管理（VIN - DPM）可防止充电器因配置不当的USB电源而崩溃。 bq2407xT具备动态电源路径管理（DPPM）功能，可在为系统供电的同时独立为电池充电。当输入电流限制导致系统输出降至DPPM阈值时，DPPM电路会降低充电电流；因此，可在单独监控充电电流的同时始终为系统负载供电。此功能可减少电池的充放电循环次数，实现正确的充电终止，并使系统在电池组有故障或缺失的情况下仍能运行。此外，稳压系统输入即使在电池完全放电的情况下，插入电源时也能使系统立即开启。电源路径管理架构还允许在适配器无法提供系统峰值电流时，由电池补充系统的电流需求，从而可使用更小的适配器。电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值则降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示和充电终止功能。可使用外部电阻对输入电流限制和充电电流进行编程。

商品特性

完全符合USB标准的充电器
可选100mA和500mA最大输入电流
100mA最大电流限制确保符合USB-IF标准
基于输入的动态功率管理（VIN DPM），防止劣质USB电源损坏
具备过压保护的28V输入额定值
集成动态电源路径管理（DPPM）功能，可同时独立为系统供电和为电池充电
系统输出跟踪电池电压（bq24072T）
支持高达1.5A的充电电流，并带有电流监控输出（ISET）
墙式适配器的可编程输入电流限制高达1.5A
带SYSOFF输入的电池断开功能
反向电流、短路和热保护
灵活的基于电压的NTC热敏电阻输入
专有的启动顺序可限制浪涌电流
状态指示 – 充电/完成、电源正常
小型3mm×3mm 16引脚VQFN封装

应用领域

智能手机
个人数字助理（PDA）
MP3播放器、低功耗手持设备

交货周期

订货7-9个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.35V~6.4V
	最大充电电流	1.5A
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
