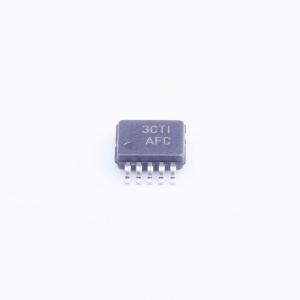

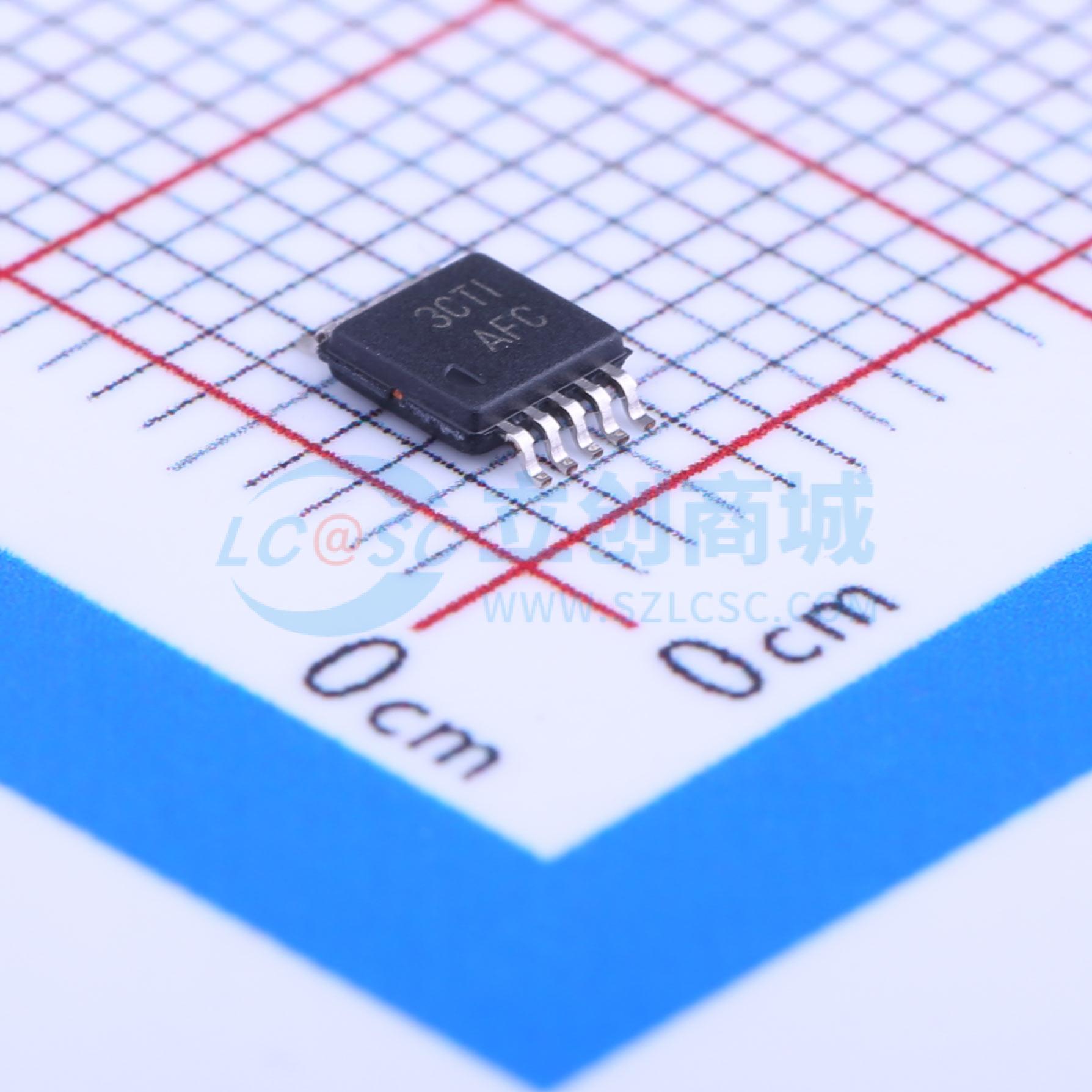

TPS60205DGSR

TPS6020x升压型稳压电荷泵可将1.8 V至3.6 V的输入电压转换为3.3 V ±4%的输出电压。该器件通常由两节碱性、镍镉或镍氢电池供电，最低工作电压可达1.6 V。当输入电压为2 V时，连续输出电流最小为100 mA。仅需四个外部电容即可构建一个完整的低纹波直流/直流转换器。两个单端电荷泵的推挽工作模式可确保输出电压纹波较低，因为电流会持续传输至输出端。 该器件采用新开发的LinSkip模式工作。在此工作模式下，当输出电流超过约7 mA的LinSkip阈值时，器件会从轻载时的节能脉冲跳跃模式无缝切换至低噪声恒定频率线性调节模式。即使在脉冲跳跃模式下，由于电荷泵的输出电阻仍受调节，输出纹波也能保持在极低水平。 可使用EN引脚对三种工作模式进行编程。EN =低电平时，器件禁用，所有内部电路关闭，输出与输入断开。EN =高电平时，器件启用，并设置为由内部振荡器运行。若EN引脚接入时钟信号，器件将与外部时钟信号同步工作，从而可控制并最小化开关谐波。该器件包含一个低电量检测器，当电池电压降至用户定义的阈值电压以下时会发出警告；还包含一个电源正常检测器，当输出电压达到其标称值的约90%时会激活。 有配备低电量检测器或电源正常检测器的不同器件可选。该直流/直流转换器无需电感，因此可将系统的电磁干扰降至最低。它采用小型10引脚MSOP封装（DGS）。 TPS6020x电荷泵可将1.8 V至3.6 V的输入电压转换为稳定的3.3 V输出电压。在将输出电压维持在3.3 V ±4%的同时，可提供高达100 mA的负载电流。该器件专为对空间要求苛刻的电池供电应用而设计，完整的转换器仅需四个外部电容。该器件采用推挽拓扑结构，以实现最低的输出电压纹波。转换器还针对最小的电路板空间进行了优化，使用小尺寸电容，在每单位输出电容和封装尺寸下具有最高的输出电流额定值。 TPS6020x电路由振荡器、1.18 V电压基准、内部电阻反馈电路、误差放大器、两个带高电流MOSFET开关的电荷泵功率级、关断/启动电路和控制电路组成。 两个单端电荷泵功率级以所谓的推挽工作模式运行，即它们以180°的相位差工作。每个单端电荷泵在半个周期内将电荷转移到其转移电容（C1或C2）中。在另半个周期（转移阶段），转移电容与输入串联，将其电荷转移到C0。当一个单端电荷泵处于充电阶段时，另一个处于转移阶段。这种操作可确保输出电流几乎恒定，从而保证输出纹波较低。 如果时钟持续运行，此过程最终会产生两倍于输入电压的输出电压（因此称为电压倍增器）。为了提供稳定的3.3 V固定输出电压，TPS6020x器件采用脉冲跳跃或恒定频率线性调节控制模式。该模式会根据输出电流自动选择。如果负载电流低于LinSkip电流阈值，器件会切换到节能脉冲跳跃模式，以提高低输出功率时的效率。

• 输入电压为1.8 V至3.6 V时，可提供稳定的3.3 V输出电压，输出电流高达100 mA
• 采用推挽拓扑结构，输出电压纹波小于5 mV(PP)
• 集成低电量和电源正常检测器
• 开关频率可与外部时钟信号同步
• 效率高达90%，静态电源电流为35 μA，可延长电池使用寿命
• 无需使用电感，易于设计、成本低、电磁干扰小
• 关断电流为0.05 μA，关断模式下电池与负载隔离
• 采用超小型10引脚MSOP封装，仅需四个外部电容，提供紧凑的转换器解决方案
• 提供评估模块（TPS60200EVM - 145）

• 在电池供电应用中替代带电感的直流/直流转换器
• 两节电池转换为3.3 V电压
• MP3便携式音频播放器
• 电池供电的微处理器系统
• 备用电池升压转换器
• 个人数字助理、电子记事本和无绳电话
• 手持式仪器
• 血糖仪和其他医疗仪器
