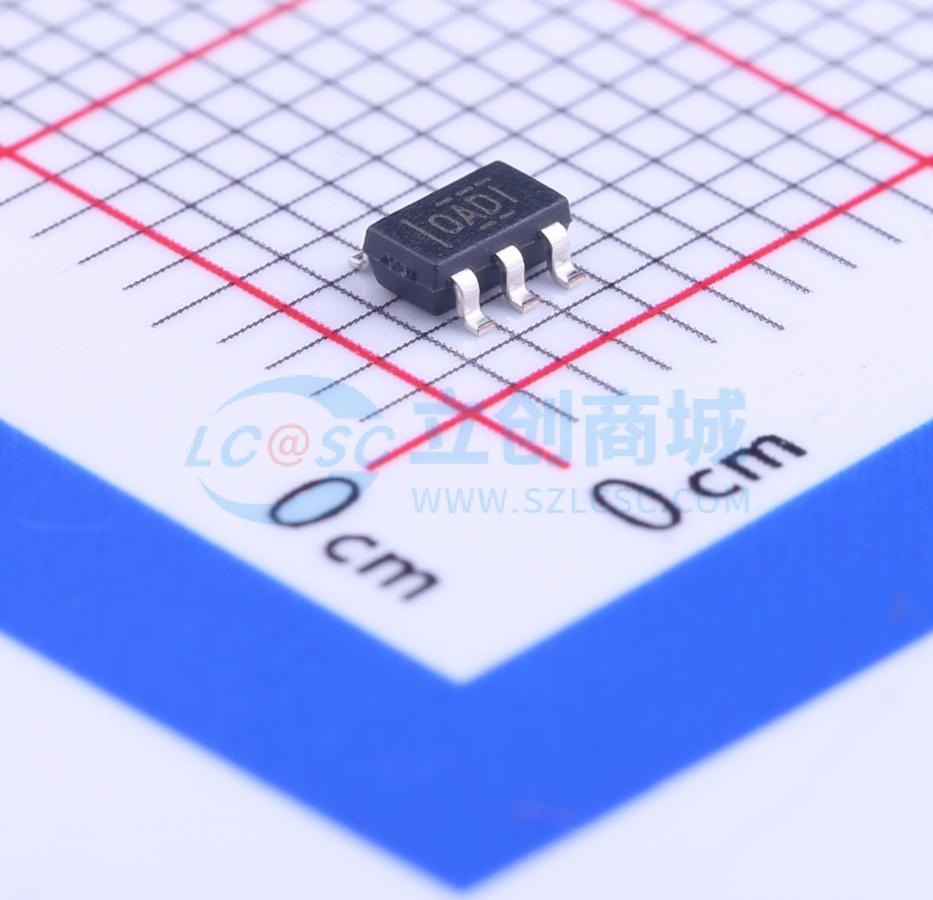

温馨提醒：图片仅供参考，商品以实物为准
OPA357AIDBVR
250MHz，轨到轨输入/输出，带关断功能的CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA357 具有关断状态的 250MHz 轨到轨 I/O 单路 CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA357AIDBVR
- 商品编号
- C139385
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 250MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 150V/us | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 6.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 4.9mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA357系列是高速电压反馈CMOS运算放大器，专为视频应用和其他需要宽带宽的应用设计，具有单位增益稳定性，可以驱动大型输出电流。差分增益为0.02，差分相位为0.09°，每通道静态电流仅为4.9mA。该系列针对低至2.5V（±1.25V）和高达5.5V（±2.75V）的单电源或双电源供电运行进行了优化，共模输入范围超出电源供电范围，电源轨的输出摆幅在100mV以内，可支持宽动态范围。单电源版本OPA357采用小型SOT23-6封装，双电源版本OPA2357采用VSSOP-10封装，双电源版本具有独立的电路，可将串扰降到最低并消除相互干扰。产品额定扩展工作温度范围为-40℃至+125℃。
商品特性
- 具有关断功能、热关断功能，关断状态下I_Q< 6μA
- 单位增益带宽250MHz，增益带宽积100MHz
- 转换率为150V/μs
- 低噪声，参数为6.5nV/√Hz
- 轨至轨I/O
- 高输出电流大于100mA
- 视频性能出色，差分增益0.02，差分相位0.09°
- 0.1dB增益平坦度可达40MHz
- 低输入偏置电流3pA
- 每通道静态电流4.9mA
- 电源供电范围为2.5V至5.5V
- 采用微型封装
应用领域
- 视频处理
- 超声波领域
- 光网络、可调激光器
- 光电二极管互阻放大器
- 有源滤波器
- 高速积分器
- 模数（A/D）转换器输入缓冲器
- 数模（D/A）转换器输出放大器
- 条形码扫描器
- 通信
