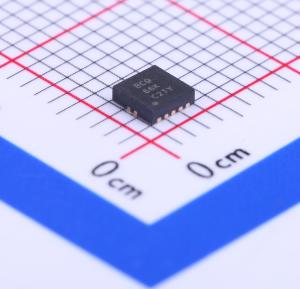

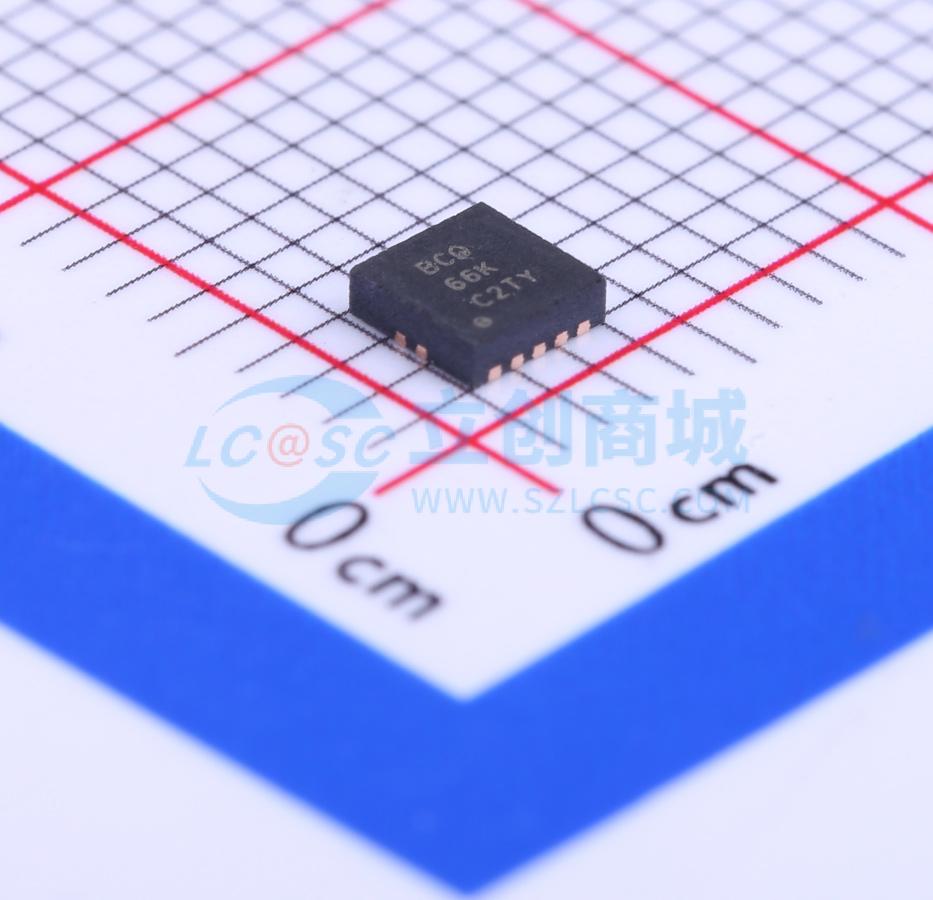

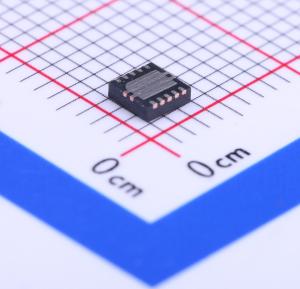

TPS61150DRCR
TPS6115x 单电感双输出升压WLED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61150 双通道、2x 27V、700mA 开关、1.2MHz 升压转换器，具有单个电感器、白光 LED 驱动器（多达 2x6 个）
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61150DRCR
- 商品编号
- C139386
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 2 | |
| 输出电压 | 2.5V~27V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 35mA；35mA | |
| 调光 | PWM | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS6115x是一款高频升压转换器，具有两个受控电流输出，用于驱动WLED。每个电流输出都可以通过外部电阻单独编程。每个输出都有一个专用的选择引脚，因此两个输出可以分别或同时开启。输出电流可以通过SEL引脚上的脉宽调制（PWM）信号或ISET引脚上的模拟电压来降低，从而实现WLED的PWM调光。升压调节器以1.2 MHz的固定开关频率运行，以减少输出纹波并避免与脉冲频率调制（PFM）控制相关的可听噪声。
这两个电流输出非常适合用于翻盖手机中副显示屏和主显示屏的WLED背光驱动。这两个输出也可以用于驱动显示和键盘背光。当一起使用时，两个输出最多可以驱动一个大显示屏上的14个WLED。
除了小电感、小电容和3毫米x3毫米的VSON封装外，内置的MOSFET和二极管消除了对外部功率器件的需求。总体而言，该设备提供了一个极其紧凑且高效的解决方案，并具有很高的灵活性。
应用领域
- 翻盖手机中的子显示屏和主显示屏背光
- 显示屏和键盘背光
- 最多支持14个WLED驱动器
