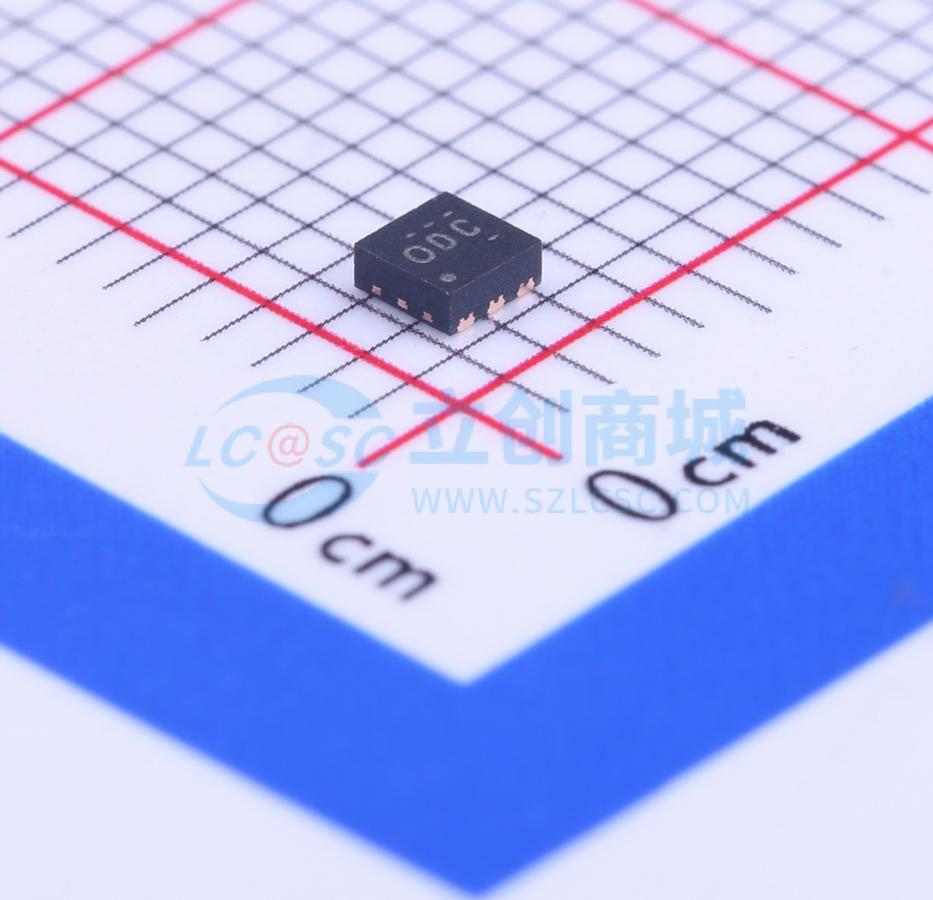

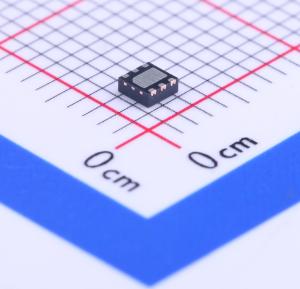

TPS720105DRVT

TPS720系列双轨低压差线性稳压器（LDO）具有出色的交流性能（电源抑制比、负载和线性瞬态响应），同时静态电流极低，仅为38 μA。 为LDO控制电路供电的VBIAS轨电流消耗极低（与LDO的静态电流相当），可连接到任何比输出电压高1.4 V或更高的电源。主电源路径通过VIN，其电压可以低于VBIAS：最低可为VOUT + VDO，这提高了许多对电源敏感应用的解决方案效率。例如，VIN可以是高效DC-DC降压稳压器的输出。

• 350 mA高性能LDO
• 低静态电流：38 μA
• 出色的负载瞬态响应：在1 μs内，ILOAD从0 mA变化到350 mA时，输出电压变化为±15 mV
• 出色的线性瞬态响应：在1 μs内，ΔVBIAS = ±600 mV时，ΔVOUT = ±2 mV；在1 μs内，ΔVIN = ±400 mV时，ΔVOUT = ±200 μV
• 低噪声：48 μVRMS（10 Hz至100 kHz）
• 80 dB VIN电源抑制比（10 Hz至10 kHz）
• 70 dB VBIAS电源抑制比（10 Hz至10 kHz）
• 快速启动时间：140 μs
• 内置软启动功能，输出电压单调上升，启动电流限制在100 mA + ILOAD
• 过流和热保护
• 低压差：ILOAD = 350 mA时为110 mV
• 搭配2.2 μF输出电容可稳定工作
• 提供1.33 mm × 0.96 mm DSBGA - 5和2 mm × 2 mm SON - 6封装
• TPS720支持一项独特功能，当IN引脚悬空时，LDO的输出在轻载条件下仍能稳压。在此条件下，轻载驱动电流由VBIAS提供。
• TPS720搭配陶瓷电容可稳定工作，采用先进的BICMOS制造工艺，在350 mA输出负载下压差为110 mV。
• TPS720具有独特特性，当输出电容为2.2 μF时，输出电压单调上升（过冲限制在3%），VIN浪涌电流限制在100 mA + ILOAD。
• TPS720采用精密电压基准和反馈环路，在负载、线性、工艺和极端温度条件下整体精度可达2%。
• 超小型DSBGA封装使TPS720非常适合手持设备应用。
• TPS720也提供SON - 8封装。
• 该系列器件在TJ = -40°C至125°C的温度范围内完全符合规格要求。

• 数码相机
• 带摄像头的手机
• 无线局域网手持产品
