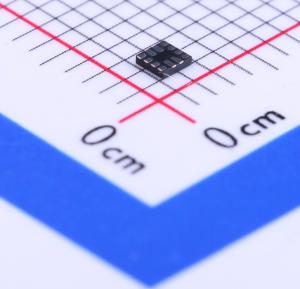

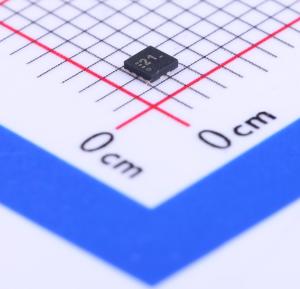

TUSB321RWBR

TUSB321 器件可在USB Type-C 端口上实现Type-C生态系统所需的配置通道(CC) 逻辑。TUSB321 器件使用CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和Type-C 电流模式控制。TUSB321器件可配置为下行端口(DFP)、上行端口(UFP) 或双角色端口(DRP)，因此成为任何应用的理想选择。 根据Type-C 规范，TUSB321 器件配置为DRP 时，会交替配置为DFP 或UFP。CC 逻辑块通过监视CC1 和CC2 引脚上的上拉或下拉电阻，以确定何时连接了USB 端口、电缆的方向以及检测到的角色。CC逻辑根据检测到的角色来确定Type-C 电流模式为默认、中等还是高。该逻辑通过实施VBUS 检测来确定端口在UFP 和DRP 模式下是否连接成功。 该器件能够在宽电源范围内工作，并且具有较低功耗。 TUSB321 器件适用于工业级和商业级温度范围。

• USB Type-C规范1.1向后兼容USB Type-C 规范1.0
• 通过专用电流模式引脚支持高达3A 的电流通告
• 仅主机 - 下行端口(DFP)（供电设备）
• 仅设备 – 上行端口(UFP)（受电设备）
• 双角色端口 – DRP
• USB 端口连接检测
• 电缆方向检测
• 角色检测
• Type-C 电流模式通告和检测（默认、中等和高）
• VBUS 检测
• 针对有源电缆提供VCONN 支持
• 外部开关电缆检测

• 主机、设备、双角色端口应用
• 移动电话
• 平板电脑和笔记本电脑
• USB 外设
