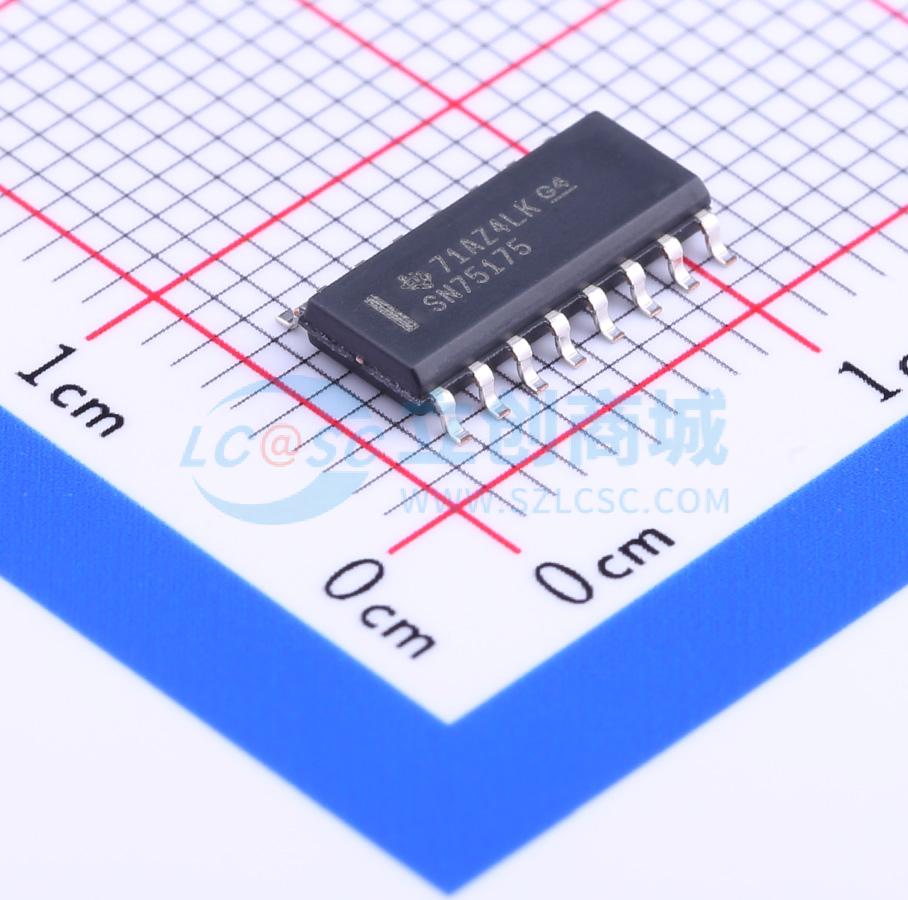

温馨提醒：图片仅供参考，商品以实物为准
SN75175DR
四通道差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65175和SN75175是单片四通道差分线接收器，具有三态输出。它们设计用于满足ANSI标准EIA/TIA-422-B、RS-423-B和RS-485以及多个ITU建议的要求。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75175DR
- 商品编号
- C139399
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 静电保护 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 70mA | |
| 通讯模式 | - | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
SNx5175是四路差分线路接收器，SN65175和SN75175是带有三态输出的单片四路差分线路接收器，符合ANSI标准EIA/TIA-422-B、RS-423-B、RS-485以及多项ITU建议要求，适用于速率高达10兆位/秒的平衡多点总线传输，每两对接收器共用一个高电平有效使能端，具有高输入阻抗，可通过输入迟滞提高抗噪性能，可与SN75172或SN75174四路差分线路驱动器配合使用，SN65175额定工作温度范围为-40℃至85℃，SN75175额定工作温度范围为0℃至70℃，可作为MC3486的插入式替代产品。
商品特性
- 符合或超出ANSI标准EIA/TIA-422-B、RS-423-B和RS-485的要求
- 符合ITU建议V.10、V.11、X.26和X.27的要求
- 适用于嘈杂环境中长总线上的多点总线传输
- 带有三态输出
- 每两对接收器共用一个高电平有效使能端
- 共模输入电压范围为-12V至12V
- 输入灵敏度为±200mV
- 输入迟滞典型值为50mV
- 最小输入阻抗为12kΩ
- 采用5V单电源供电
- 功耗要求低
应用领域
- 电机驱动器
- 工厂自动化和控制
