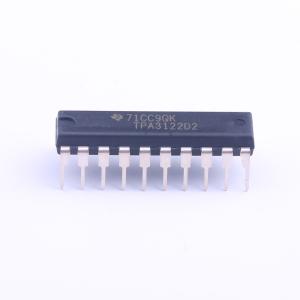

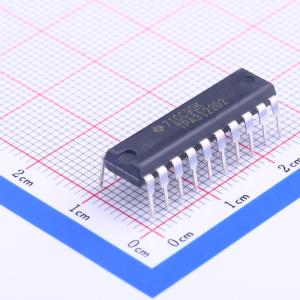

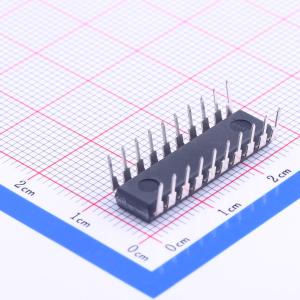

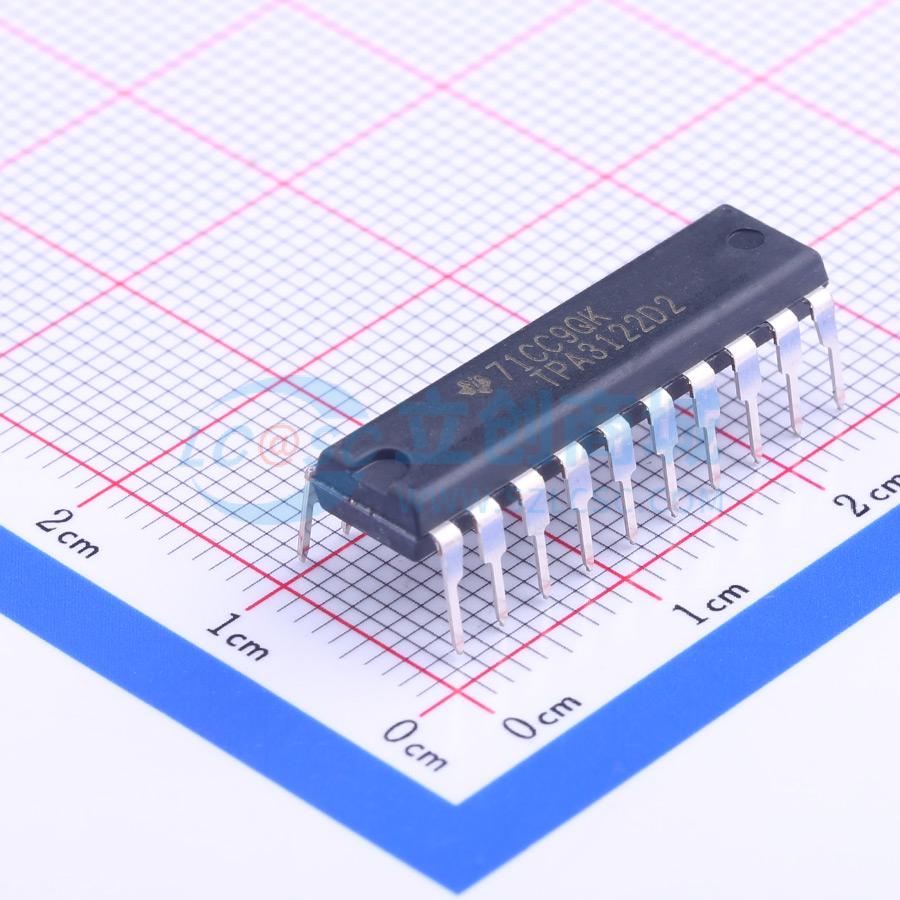

TPA3122D2N
15W立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3122D2 采用 DIP 封装、具有单端输出的 15W 立体声、30W 单声道、10V 至 26V 电源电压、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3122D2N
- 商品编号
- C139417
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 15Wx2@8Ω | |
| 工作电压 | 10V~30V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA3122D2是一款15W（每通道）高效D类音频功率放大器，用于驱动立体声单端扬声器或单声道桥接负载。TPA3122D2可驱动低至4Ω的立体声扬声器。播放音乐时，TPA3122D2的高效率使其无需外部散热片。 放大器的增益由两个增益选择引脚控制。增益选择为20dB、26dB、32dB和36dB。
商品特性
- 17V电源供电，4Ω负载下每通道输出10W
- 28V电源供电，8Ω负载下每通道输出15W
- 工作电压范围为10V至30V
- 高效D类工作模式
- 四种可选的固定增益设置
- 内部振荡器（无需外部组件）
- 单端模拟输入
- 具备自动恢复功能的热保护和短路保护
- 20引脚DIP封装
应用领域
- 电视
