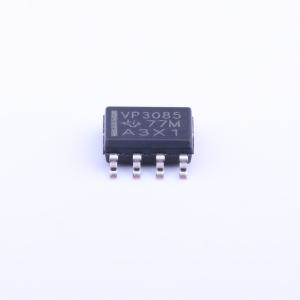

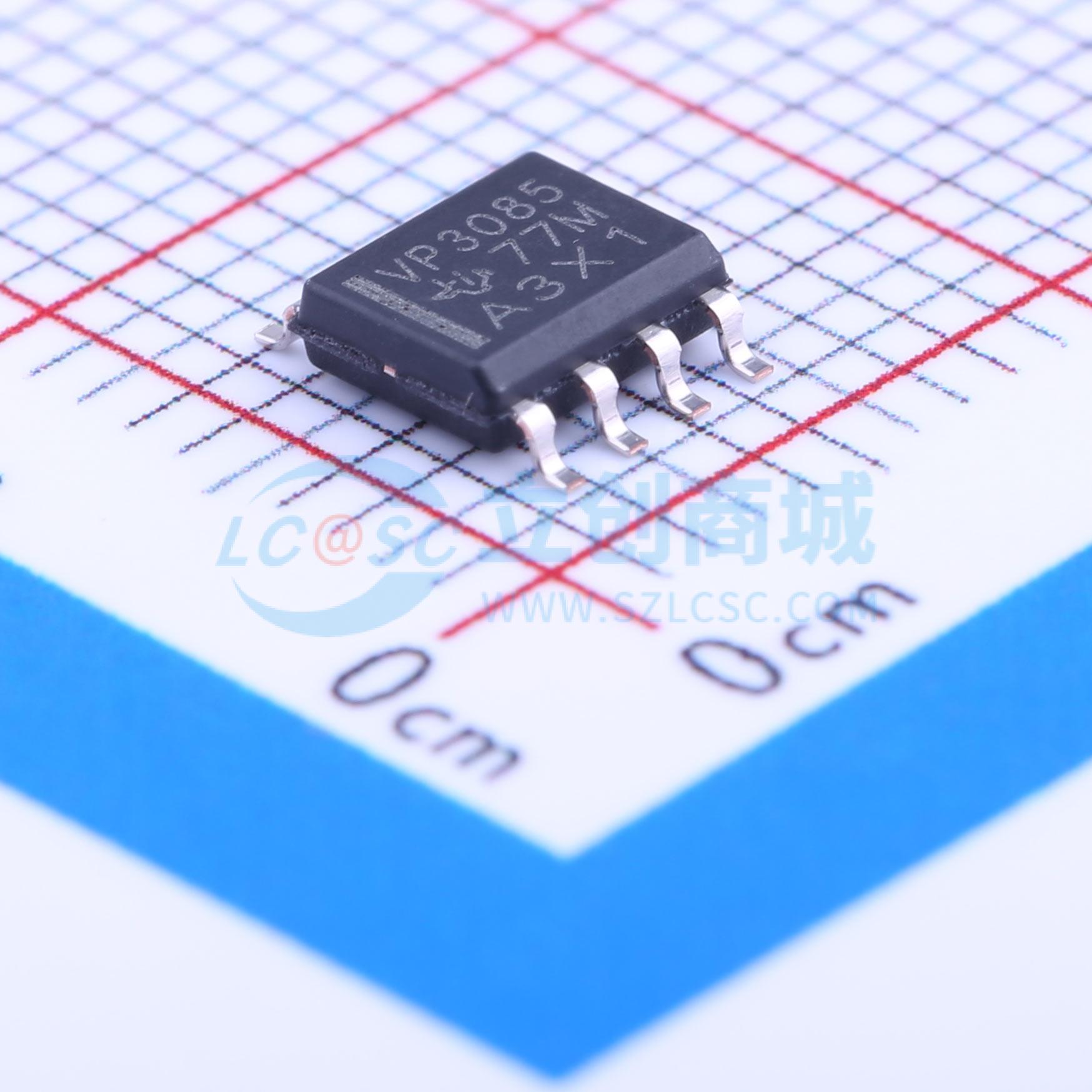

SN65HVD3085EDR
SNx5HVD308xE 低功耗 RS-485 收发器，采用小型 MSOP-8 封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗 RS-485 收发器，适用于需要高数据传输速率的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD3085EDR
- 商品编号
- C140229
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；失效保护；使能关断；低功耗模式 |
商品概述
SNx5HVD308xE是专为RS-485数据总线网络设计的半双工收发器，由5V电源供电，符合TIA/EIA-485A标准，通过控制转换时间，可在长双绞线电缆上传输数据。不同型号支持不同传输速率，SN65HVD3082E和SN75HVD3082E支持高达200kbps的信号传输速率，SN65HVD3085E支持高达1Mbps的数据传输，SN65HVD3088E支持高达20Mbps的信号传输。器件正常工作时电源电流通常为0.3mA，不包含负载，关断模式下电源电流可降至几纳安，适合功率敏感场景。器件具备较宽的共模范围，符合业界通用SN75176封装尺寸，带有上电复位电路，可使输出保持高阻抗状态直到电源电压稳定，带有热关机功能，可保护器件免受系统故障造成的损坏。不同型号工作温度范围不同，SN75HVD3082E工作温度范围为0℃至70℃，SN65HVD308xE工作温度范围为-40℃至85℃，SN65HVD3082E的D封装版本工作温度范围为-40℃至105℃。
商品特性
- 符合或超出TIA/EIA-485A标准要求
- 低静态功耗，有源模式下为0.3mA，关断模式下为1nA
- 1/8单位负载，单条总线最多可接入256个节点
- 总线引脚具备高达15kV的ESD保护
- 采用业界通用SN75176封装
- 具备失效防护接收器，可应对总线开路、总线短接、总线空闲工况
- 上电和下电过程中总线输入输出无干扰
- 具备上电复位功能，电源电压稳定前输出保持高阻抗状态
- 具备热关机保护功能，可避免器件因系统故障损坏
应用领域
- 能量计网络
- 电机控制
- 电源逆变器
- 工业自动化
- 楼宇自动化网络
- 电池供电类应用
- 电信设备
- 电信机架状态与命令信号传输
- 有线机箱互连
