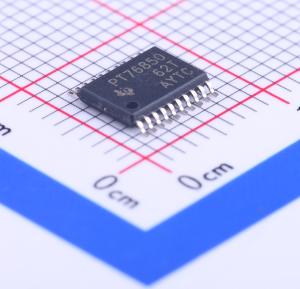

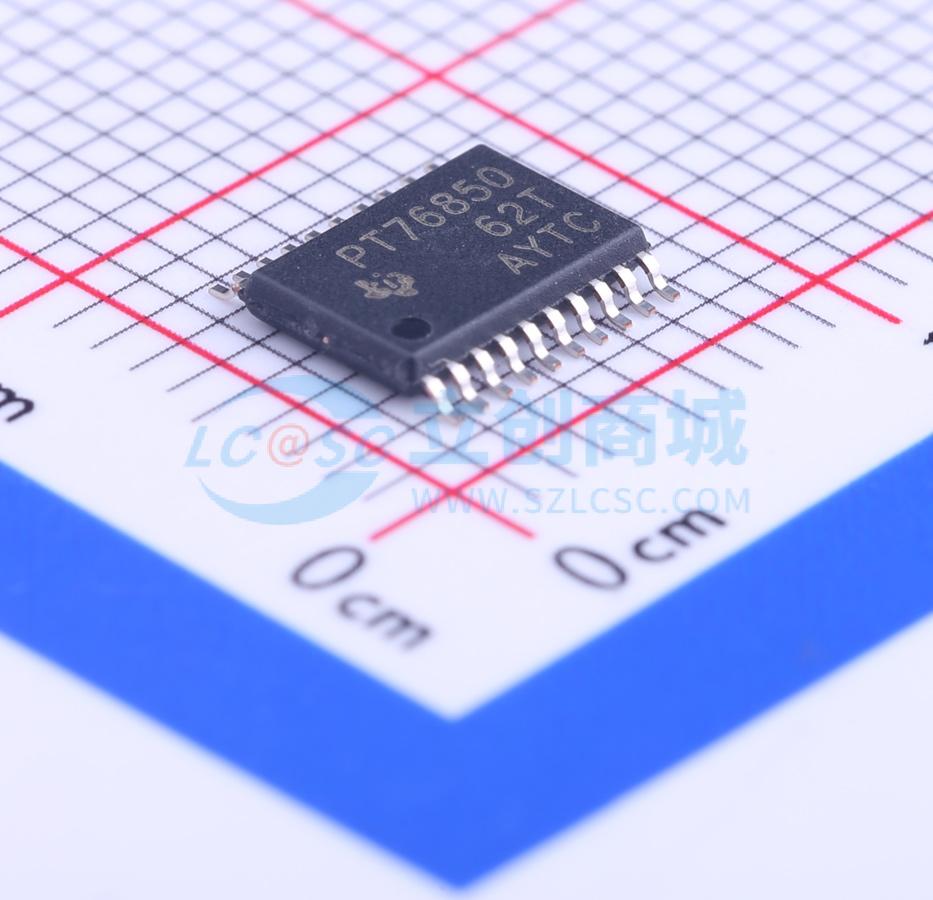

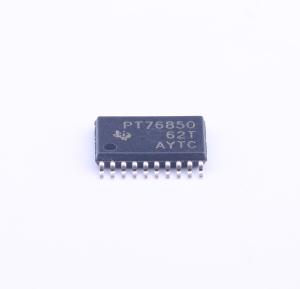

TPS76850QPWP

具有电源正常指示和使能功能的 1A、10V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS768 快速瞬态响应 1A 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS76850QPWP
商品编号: C139401
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.208克(g)

商品参数

商品概述

该器件旨在实现快速瞬态响应，并在搭配10 μF电容时保持稳定。这种组合以合理的成本提供了高性能。由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS76850，在输出电流为1 A时，典型压差为230 mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在0 mA至1 A的全输出电流范围内，典型值为85 μA）。这两项关键指标显著延长了电池供电系统的工作寿命。该LDO系列还具备关断模式；向EN（使能）引脚施加TTL高电平信号可关闭稳压器，在TJ = 25°C时将静态电流降至1 μA以下。电源正常（PG）是一个高电平有效输出，可用于实现上电复位或低电量指示。

商品特性

输入电压范围：2.7 V至10 V
低压差：在1 A电流下典型值为230 mV（TPS76850）
固定输出版本在规定条件下的容差为2%
漏极开路电源正常输出（有关带200 ms延迟选项的上电复位功能，请参考TPS767xx）
超低典型静态电流85 μA
提供1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V、5.0 V固定输出以及可调（1.2 V至5.5 V）版本
快速瞬态响应
热关断保护
SOIC-8（D）和TSSOP-20（PWP）封装

优惠活动

购买数量

(70个/管，最小起订量 1 个)

个

起订量：1 个70个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	230mV@(1A)

	属性	参数值
	静态电流(Iq)	85uA
	噪声	-
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
