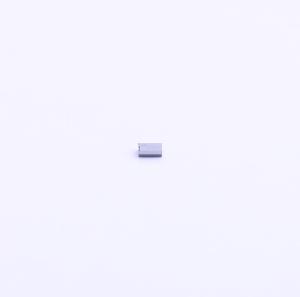

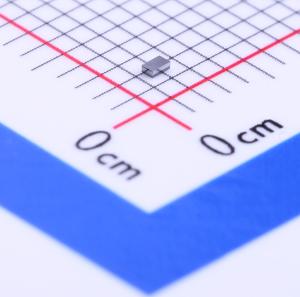

温馨提醒：图片仅供参考，商品以实物为准
CSD17483F4
1个N沟道 耐压:30V 电流:1.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD17483F4 采用 1mm x 0.6mm LGA 封装、具有栅极 ESD 保护的单通道、260mΩ、30V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD17483F4
- 商品编号
- C139403
- 商品封装
- PicoStar-3
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 1.5A | |
| 导通电阻(RDS(on)) | 370mΩ@1.8V,0.5A | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.3nC@4.5V | |
| 输入电容(Ciss) | 190pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
这款 200 mΩ，30V N 通道 FemtoFET™MOSFET 技术被设计且被优化，以最大限度地减少很多手持式和移动类应用中的封装尺寸。这个技术能够在将封装尺寸至少减少 60% 的同时，替代标准的小信号 MOSFET。
商品特性
- 低导通电阻
- 低 Qg 和 Qgd
- 低阈值电压
- 超小型封装尺寸（0402 外壳尺寸）
- 1.0 mm×0.6 mm
- 超薄高度 0.35 mm
- 集成型静电放电(ESD) 保护二极管
- 额定值 >4 kV 人体模型(HBM)额定值 >2 kV 充电器件模型(CDM)
- 无铅且无卤素
- 符合 RoHS 环保标准
应用领域
- 负载开关应用
- 通用开关应用
- 单节电池应用
- 手持式和移动类应用
