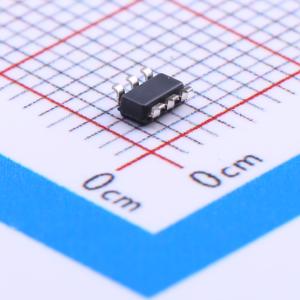

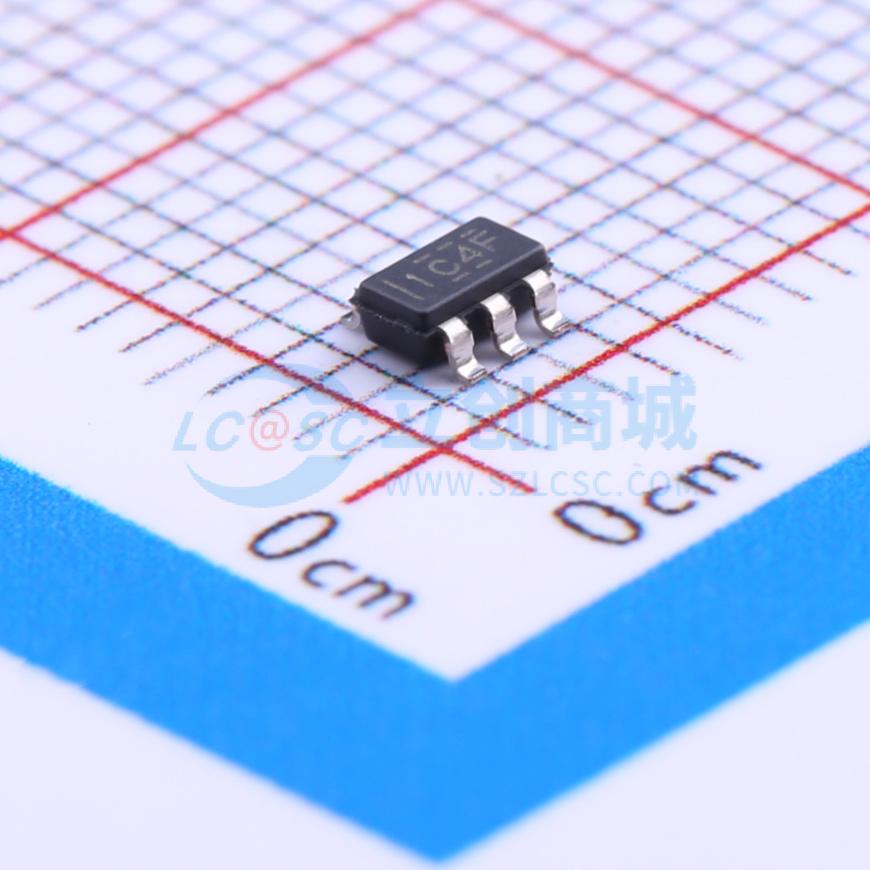

温馨提醒：图片仅供参考，商品以实物为准

TLV61046ADBVT

具有功率二极管和隔离开关的28V输出电压升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV61046A是一款高度集成的升压转换器,专为PMOLED面板、LCD偏置电源和传感器模块等应用设计。该器件集成了30V电源开关、输入至输出的隔离开关以及整流器二极管。输入电压范围为1.8V至5.5V,输出电压高达28V。开关频率为1.0MHz,支持轻负载状态下的节能工作模式,具有输出短路保护、输出过压保护和热关断保护功能。
品牌名称: TI(德州仪器)
商品型号: TLV61046ADBVT
商品编号: C139398
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TLV61046A 是一款高度集成型升压转换器，专为 PMOLED 面板、LCD 偏置电源和传感器模块等应用而设计。集成了 30V 电源开关、输入至输出的隔离开关以及整流器二极管。可将来自一节锂离子电池或两节碱性电池（串联）的输入电压转换成高达 28V 的输出电压。工作开关频率为 1.0MHz，支持使用小型外部组件。通过将 FB 引脚和 VIN 引脚相连，可将默认内部输出电压设置为 12V，只需要三个外部组件即可获得 12V 输出电压。开关限流典型值为 980mA，具有 7ms 内置软启动时间，能降低浪涌电流。处于关断模式时，隔离开关会将输出与输入断开以最大限度降低泄漏电流，还具有输出短路保护、输出过压保护和热关断。采用 6 引脚，3mm x 3mm SOT23 - 6 封装。

商品特性

输入电压范围：1.8V 至 5.5V，启动后降为 1.6V
输出电压高达 28V
集成有功率二极管和隔离开关
开关电流为 980mA（典型值）
输入电压为 3.6V、输出电压为 12V 时，效率高达 85%
输出电压精度为 ±2.5%
轻负载状态下进入节能工作模式
内部 7ms 软启动时间
关断时输入与输出真正断开
输出短路保护
输出过压保护
热关断保护
3mm×3mm SOT23 - 6 封装

应用领域

PMOLED 电源
LCD 面板
可穿戴式设备
便携式医疗设备
传感器电源

优惠活动

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	3.3V~28V
	输出电流	-
	开关频率	1.05MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
