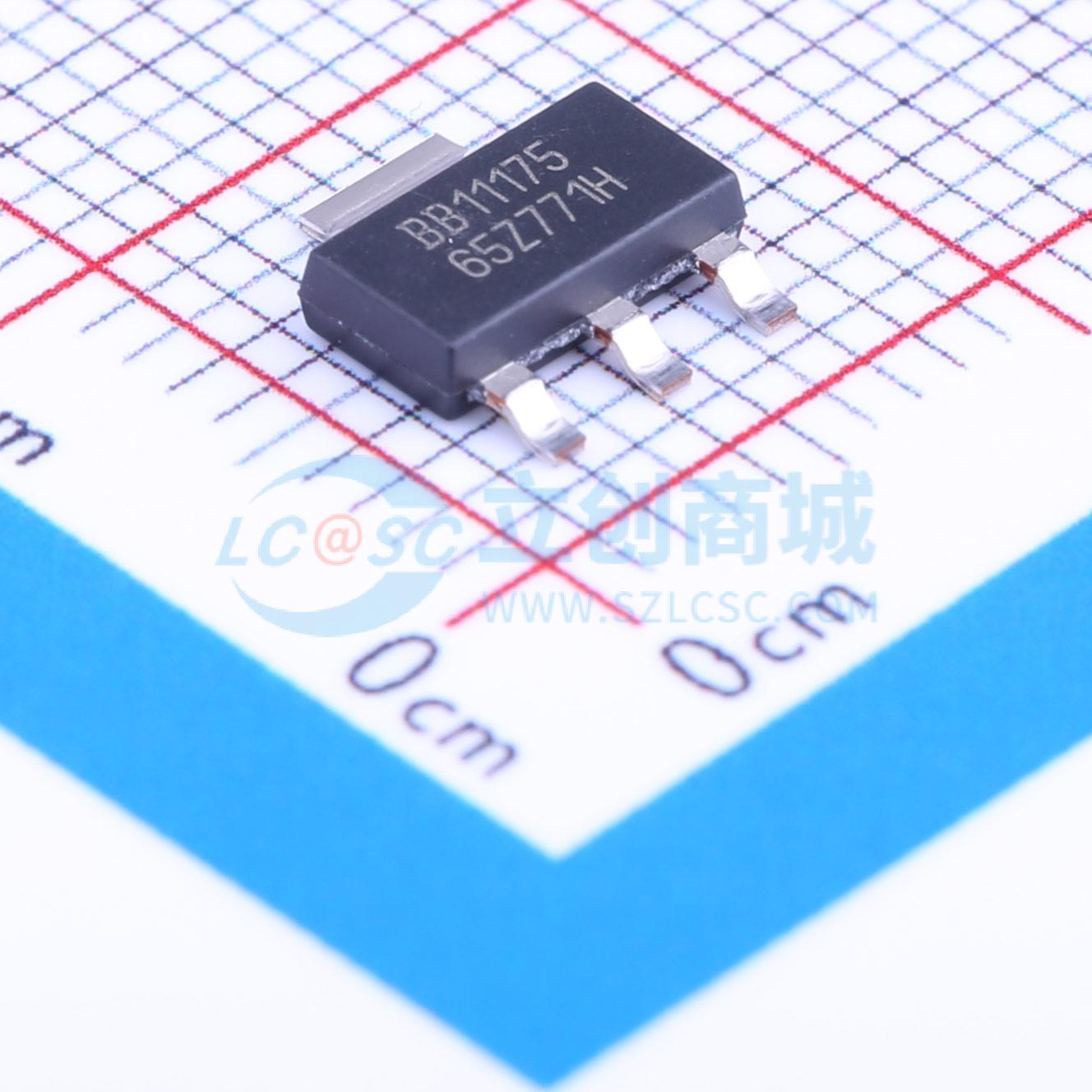

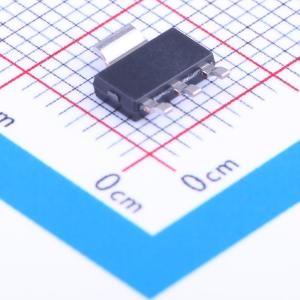

温馨提醒：图片仅供参考，商品以实物为准

REG1117-5/2K5

800mA 15V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REG1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: REG1117-5/2K5
商品编号: C139393
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.288克(g)

商品参数

商品概述

REG1117是一系列易于使用的三端稳压器。该系列包括多种固定电压和可调电压版本、两种电流规格（800mA和1A）以及两种封装类型（SOT - 223和DDPAK）。可调版本的输出电压通过两个外部电阻设置。REG1117的低压差特性使其在输入 - 输出电压差低至1V时仍可正常工作。激光微调确保无需调节即可实现出色的输出电压精度。NPN输出级可使输出级驱动电流对负载电流有贡献，从而实现最高效率。

商品特性

固定和可调版本
用于SCSI - 2有源终端的2.85V型号
输出电流：REG1117：最大800mA；REG1117A：最大1A
输出容差：最大±1%
压差：REG1117：I0 = 800mA时最大1.2V；REG1117A：I0 = 1A时最大1.3V
内部电流限制
热过载保护
SOT - 223和DDPAK表面贴装封装

应用领域

SCSI - 2有源终端
手持式数据采集设备
高效线性稳压器
电池供电仪器
笔记本电脑和平板电脑的电池管理电路
核心电压供电：FPGA、PLD、DSP、CPU

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	62dB@(120Hz)

	属性	参数值
	压差	1.2V@(800mA)
	静态电流(Iq)	4mA
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
