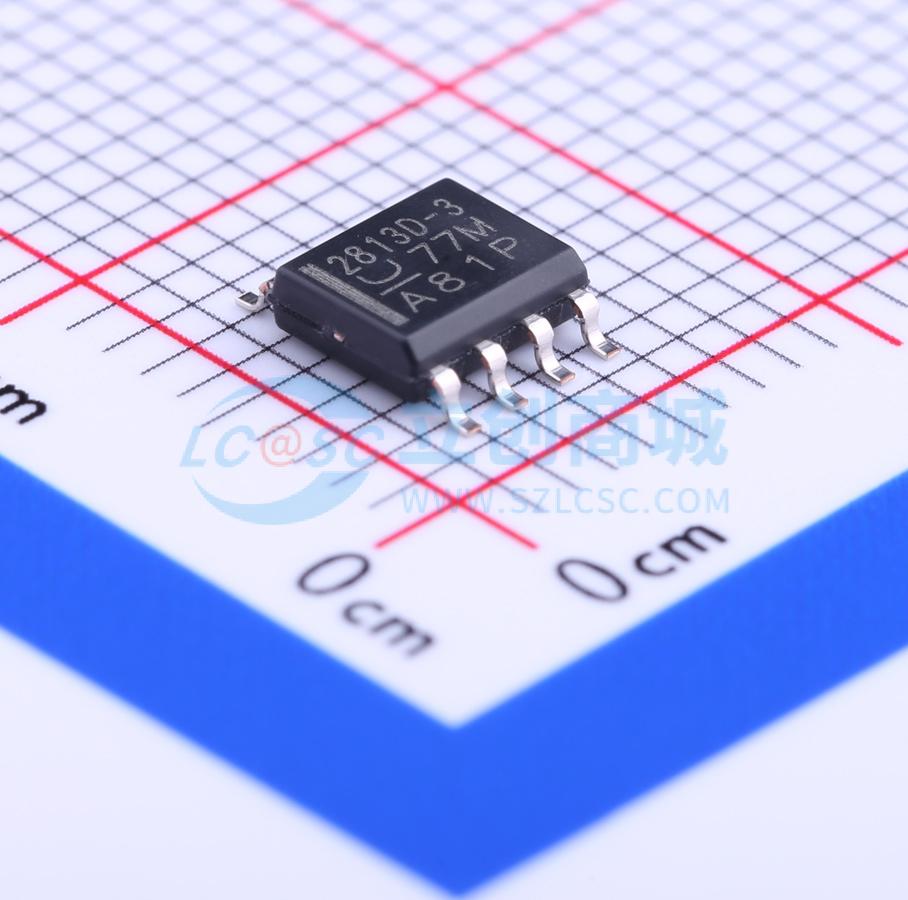

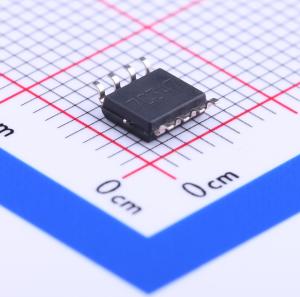

温馨提醒：图片仅供参考，商品以实物为准

UCC2813DTR-3

描述: UCC2813-3 低功耗经济型 BiCMOS 电流模式 PWM
品牌名称: TI(德州仪器)
商品型号: UCC2813DTR-3
商品编号: C139395
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

UCC3813-x 系列高速、低功耗集成电路包含离线和直流到直流固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量最少。这些器件与 UC384x 系列器件引脚配置相同，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加功能。 UCC3813-x 系列器件提供多种封装选项、温度范围选项、最大占空比选择以及关键电压电平选择。像 UCC3813 - 3 和 UCC3813 - 5 这类参考电压较低的器件最适合用于电池供电系统，而 UCC3813 - 2 和 UCC3813 - 4 器件的较高参考电压和较高欠压锁定（UVLO）迟滞使其成为离线电源的理想选择。 UCC2813-x 系列器件的工作温度范围为 -40℃ 至 85℃，UCC3813-x 系列器件的工作温度范围为 0℃ 至 70℃。

商品特性

典型启动电源电流 100 μA
典型工作电源电流 500 μA
工作频率可达 1 MHz
内部软启动
内部故障软启动
电流检测信号内部前沿消隐
1 A 图腾柱输出
从电流检测到栅极驱动输出的典型响应时间为 70 ns
电压基准精度为 ±1.5%
与 UCC3802、UC3842 和 UC3842A 系列器件引脚兼容

应用领域

开关模式电源 (SMPS)
直流 - 直流转换器
电源模块
工业电源、电池供电电源

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	3.6V~12V
