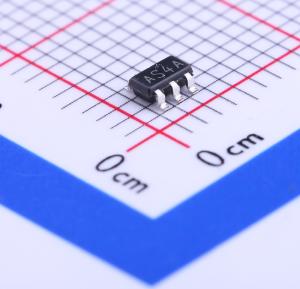

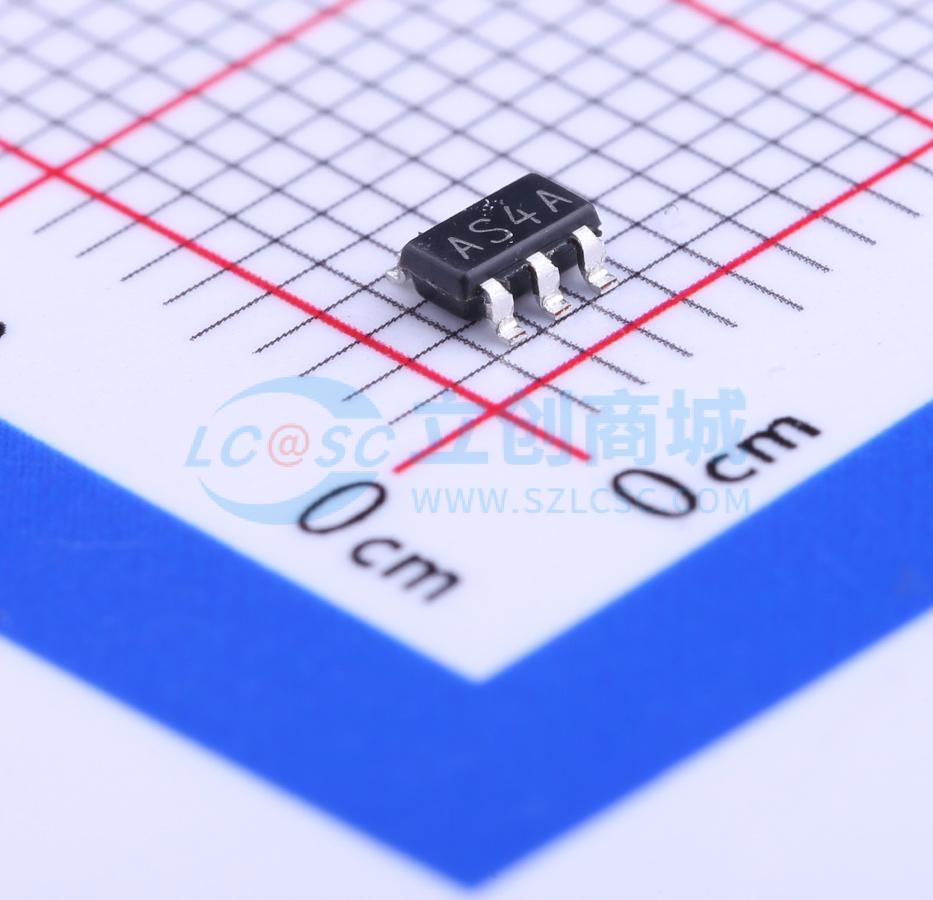

温馨提醒：图片仅供参考，商品以实物为准
LMV793MF/NOPB
88 MHz、低噪声、1.8V CMOS输入、非补偿型运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV793 单通道 88MHz 低噪声 1.8V CMOS 输入、解补偿运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV793MF/NOPB
- 商品编号
- C139389
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 88MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 32V/us | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电流(Ios) | 0.01pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 94dB | |
| 静态电流(Iq) | 1.15mA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 去补偿稳定 |
商品概述
LMV793为单路CMOS输入运算放大器，LMV794为双路CMOS输入运算放大器，采用先进VIP50工艺制造，具备低输入电压噪声密度，静态功耗低，增益为10时稳定工作，电源电压范围为1.8V~5.5V，支持单电源工作，输出级为轨到轨结构，可驱动600Ω负载，最大输出电流可达60mA。CMOS输入级输入偏置电流为飞安级别，输入共模电压范围包含地，适合需要高速度的低功耗应用，在低电压低噪声系统中可提供良好性能。LMV793提供5引脚SOT23或8引脚SOIC封装，LMV794提供8引脚SOIC或8引脚VSSOP封装，器件内置有限的ESD保护，存储或操作过程中需采取措施防止静电损坏MOS栅极。
商品特性
- 输入参考电压噪声为5.8 nV/√Hz
- 输入偏置电流为100 fA
- 增益带宽积为88 MHz
- 单通道电源电流：LMV793 1.15 mA，LMV794 1.30 mA
- 轨到轨输出摆幅，10 kΩ负载下距轨25 mV，2 kΩ负载下距轨45 mV
- 可保证2.5V和5.0V条件下的工作性能
- 1kHz、600Ω条件下总谐波失真为0.04
- 工作温度范围为-40℃~125℃
应用领域
- ADC接口
- 光电二极管放大器
- 有源滤波器与缓冲器
- 低噪声信号处理
- 医疗仪器
- 传感器接口应用
