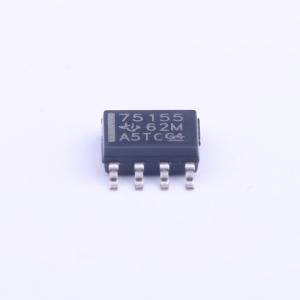

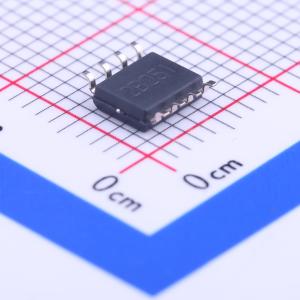

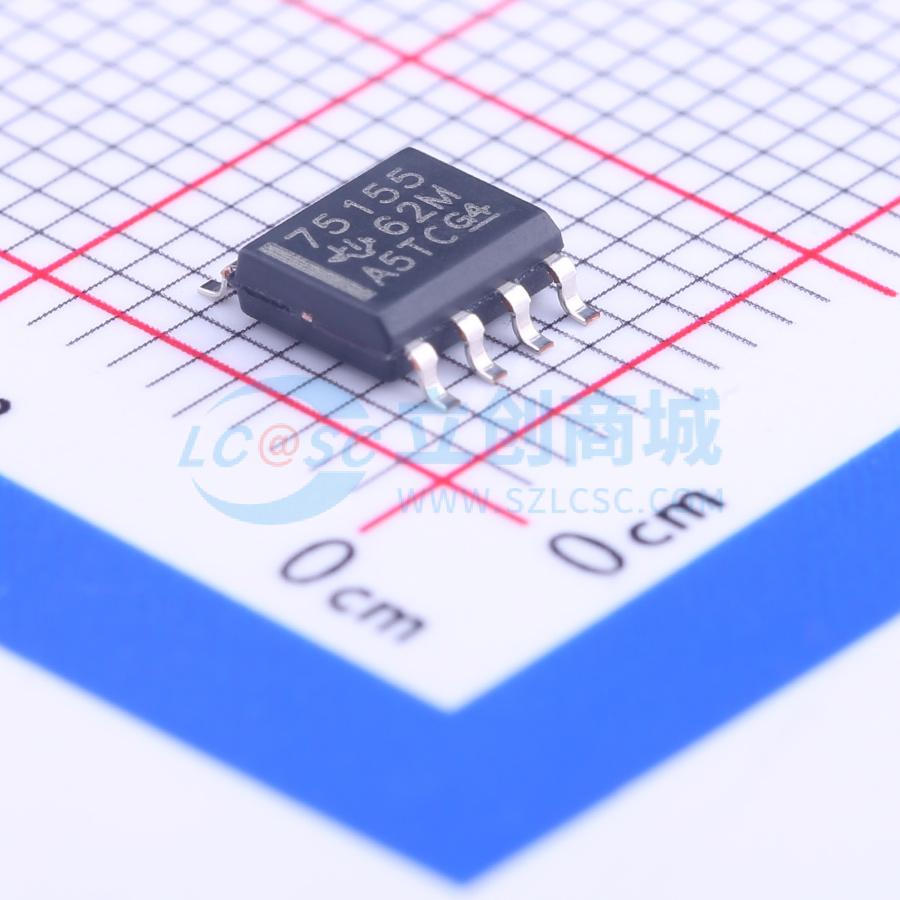

SN75155DR

线驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN75155单片线路驱动器和接收器设计用于满足ANSI EIA/TIA-232-E和ITU建议V.28标准接口的要求。
品牌名称: TI(德州仪器)
商品型号: SN75155DR
商品编号: C139383
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SN75155单片线路驱动器和接收器旨在满足ANSI EIA/TIA - 232 - E定义的数据终端设备与数据通信设备之间标准接口的要求。接收器设有响应控制输入。可在响应控制输入与地之间连接一个电阻或一个电阻和一个偏置电压，以实现噪声滤波。所使用的驱动器与SN75188类似，接收器与SN75189A类似。 SN75155的工作温度范围为0℃至70℃。

商品特性

符合或超越ANSI EIA/TIA - 232 - E和国际电信联盟（ITU）V.28建议的要求
10 mA电流限制输出
宽电源电压范围VCC = 4.5 V至15 V
低功耗……130 mW
内置5 V稳压器
响应控制功能：输入阈值偏移、输入噪声滤波
关断输出电阻……典型值300 Ω
驱动器输入与TTL兼容

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	工作电压	4.5V~15V；-15V~-4.5V
	有无电荷泵	无
	工作温度	0℃~+70℃
