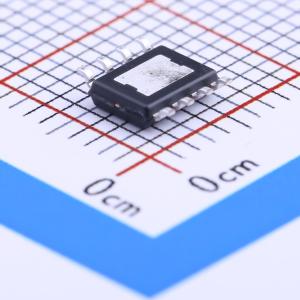

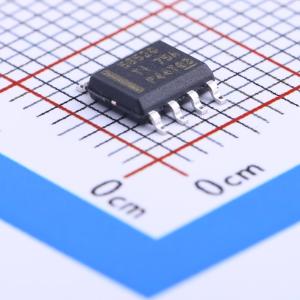

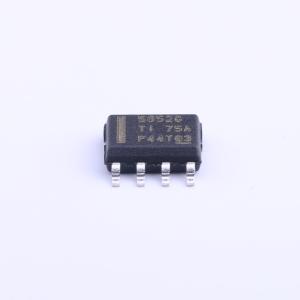

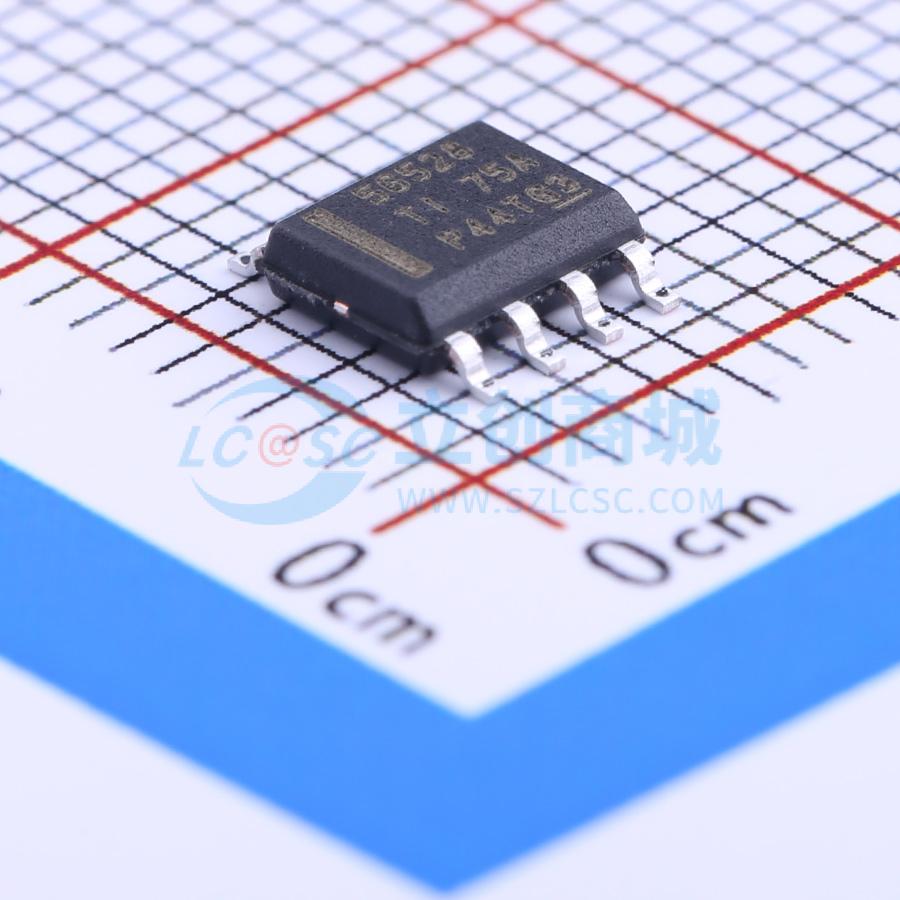

TPS56528DDAR

4.5V至18V输入，5A异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56528是一款4.5V至18V输入电压范围的5A异步降压转换器,具有先进的Eco-ModeTM技术,支持快速瞬态响应和低输出纹波。该器件采用D-CAP2TM模式控制,具有集成的高侧和低侧FET,支持轻载高效运行。
品牌名称: TI(德州仪器)
商品型号: TPS56528DDAR
商品编号: C138716
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS56528器件是一款自适应导通时间D - CAP2™模式同步降压转换器。TPS56528使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器套件。TPS56528的主控制环路采用D - CAP2™模式控制，无需外部补偿元件即可提供快速瞬态响应。自适应导通时间控制支持在较高负载条件下的PWM模式和轻负载下的高级EcoMode™运行之间实现无缝转换。高级EcoMode™使TPS56528在轻负载条件下保持高效率。TPS56528还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器，如POSCAP或SP - CAP，以及超低ESR陶瓷电容器。该器件的输入电压VIN范围为4.5 V至18 V。输出电压可在0.6 V至7 V之间进行编程。该器件还具备1 ms的固定软启动时间和电源正常输出功能。TPS56528采用8引脚SO PowerPAD™封装，工作温度范围为 - 40℃至85℃。

商品特性

D - CAP2™模式实现快速瞬态响应
低输出纹波，允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.6 V至7 V
针对低占空比应用优化的高效集成FET
68 mΩ（高端）和37 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
预偏置软启动
650 kHz开关频率（fSW）
逐周期过流限制
高级自动跳周期Eco - Mode™，轻载时实现高效率
电源正常输出
固定软启动时间：1 ms

应用领域

数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
