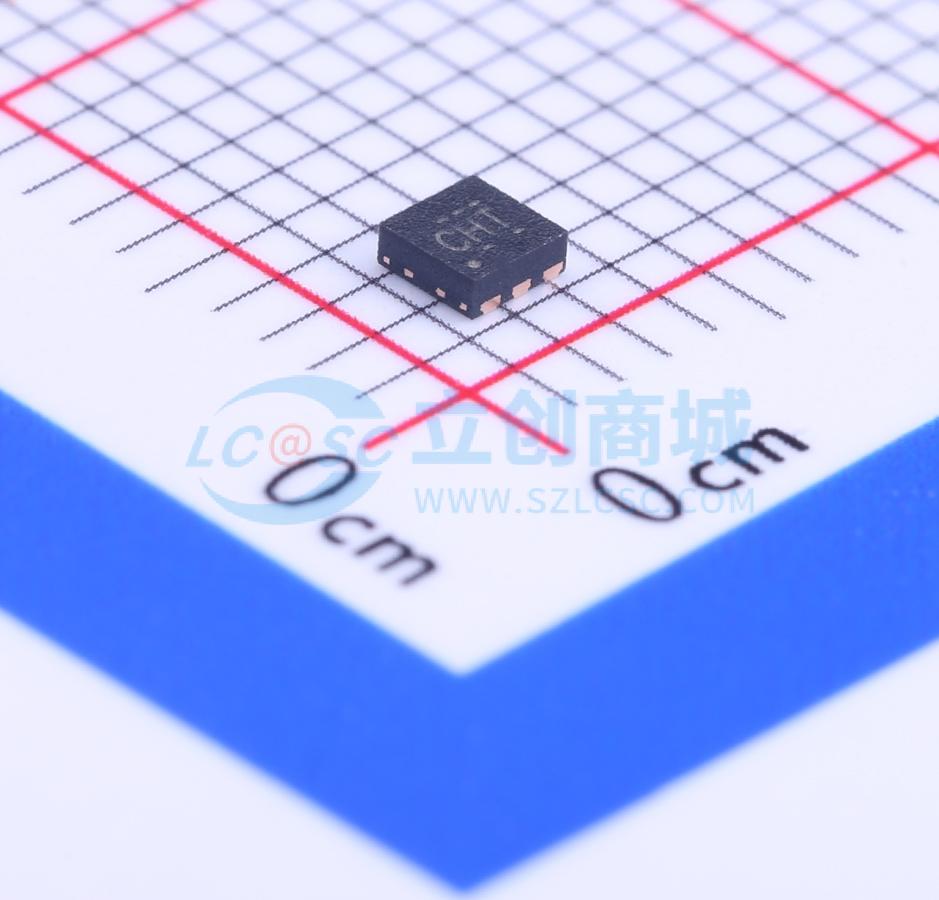

温馨提醒：图片仅供参考，商品以实物为准

TPS2553DRVR

精密可调、带电流限制的电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2553 高电平有效且具有反向阻断功能的 0.075-1.7A 可调节ILIMIT、2.5-6.5V、85mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2553DRVR
商品编号: C138719
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS255x 和 TPS255x-1 电源分配开关适用于需要精确电流限制或遇到大容量负载和短路的应用，并提供高达 1.5 A 的连续负载电流。这些设备通过外部电阻提供了在 75 mA 到 1.7 A（典型值）之间可编程的电流限制阈值。在较高的电流限制设置下，可以实现±6%的电流限制精度。电源开关的上升和下降时间被控制以最小化开启和关闭期间的电流浪涌。

当输出负载超过电流限制阈值时，TPS255x 设备通过使用恒流模式将输出电流限制在一个安全水平。TPS255x-1 设备在过流或反向电压情况下锁定关闭电源开关，从而提供断路器功能。内部反向电压比较器在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。在过流和反向电压条件下，故障输出置低。

商品特性

最大负载电流高达 1.5 A
在 1.7 A 时，电流限制精度为 ±6%（典型值）
满足 USB 电流限制要求
与 TPS2550 和 TPS2551 向后兼容
可调电流限制：75 mA 至 1700 mA（典型值）
恒流（TPS255x）和锁存关断（TPS255x-1）版本
快速过流响应 - 2 μs（典型值）
高侧 MOSFET（DBV 封装）85 mΩ
输入输出电压反向保护
工作范围：2.5 V 至 6.5 V
内置软启动
15 kV ESD 保护，符合 IEC 61000-4-2 标准（带外部电容）
UL 列名 – 文件号 E169910 和 NEMKO IEC60950-1-am1 ed2.0
查看 TI 开关产品组合

应用领域

USB 端口和集线器
数字电视
机顶盒
VoIP 电话

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	100mΩ
	工作温度	-40℃~+150℃
	特性	过压保护(OVP)；过流保护(OCP)
