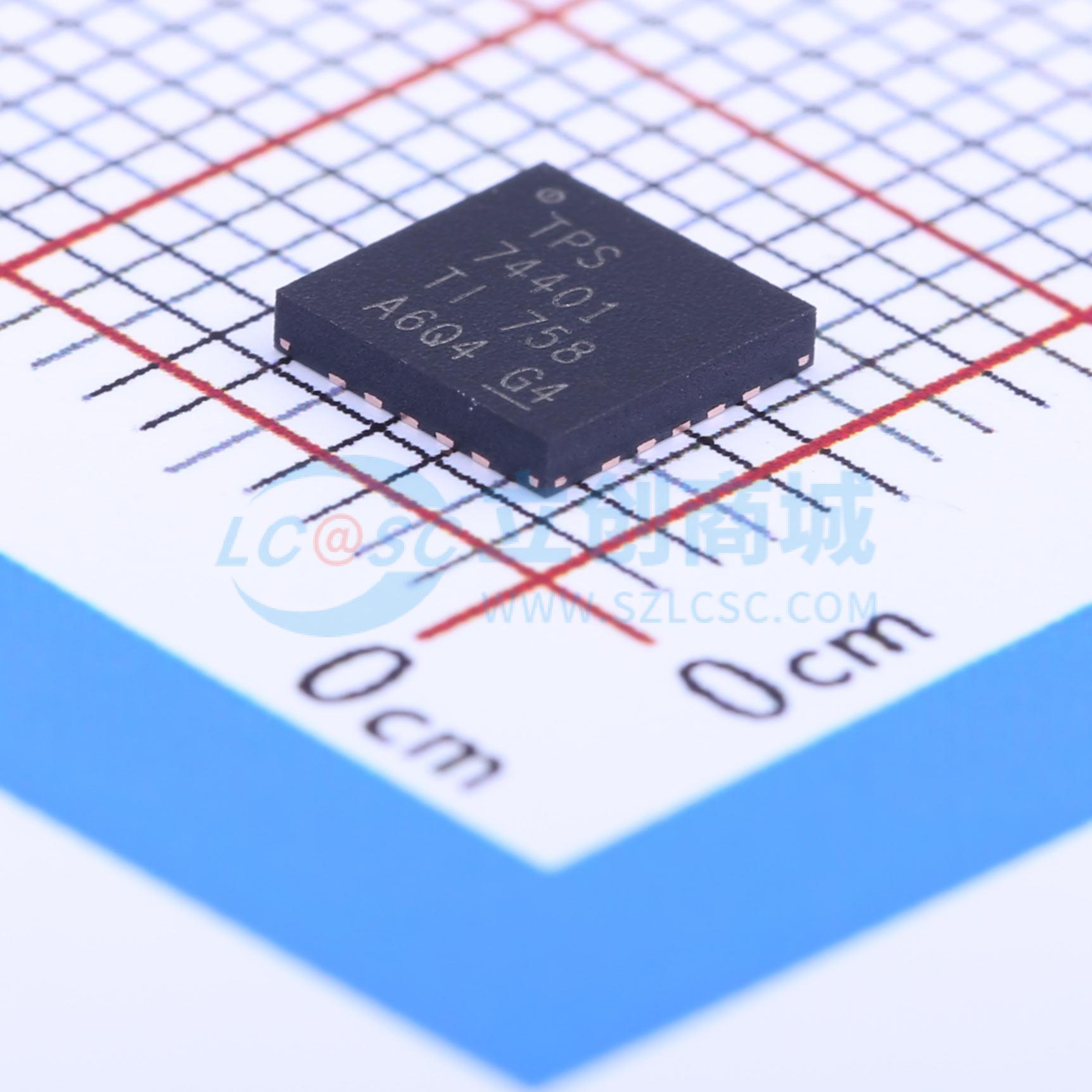

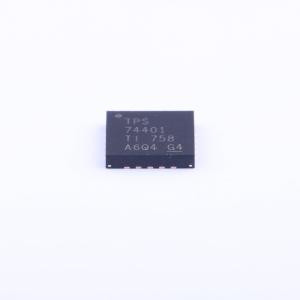

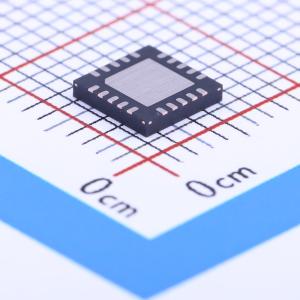

温馨提醒：图片仅供参考，商品以实物为准

TPS74401RGWR

3A、低输入电压 (0.8V)、低噪声、高 PSRR、可调节超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS74401 单路输出 LDO、3.0A、可调节电压（0.8 至 3.3V）、快速瞬态响应、可编程软启动
品牌名称: TI(德州仪器)
商品型号: TPS74401RGWR
商品编号: C138728
商品封装: VQFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

TPS74401低压差（LDO）线性稳压器为各种应用提供了一种易于使用的强大电源管理解决方案。用户可编程软启动功能通过降低启动时的电容性浪涌电流，将对输入电源的压力降至最低。软启动是单调的，非常适合为多种不同类型的处理器和专用集成电路（ASIC）供电。使能输入和电源正常输出便于与外部稳压器进行轻松排序。这种完全的灵活性使用户能够配置出满足现场可编程门阵列（FPGA）、数字信号处理器（DSP）以及其他有特定启动要求的应用的排序需求的解决方案。精密基准电压源和误差放大器在负载、线路、温度和工艺变化时可实现1%的精度。TPS74401系列LDO在无输出电容或使用陶瓷输出电容时都能保持稳定。该器件系列在结温（TJ）为 -40°C至125°C的范围内进行了全面的规格定义。TPS74401提供两种20引脚小型VQFN封装（5mm×5mm的RGW封装和3.5mm×3.5mm的RGR封装），使整体解决方案尺寸高度紧凑。对于需要额外散热的应用，也提供DDPAK（KTW）封装。

商品特性

输入电压范围：1.1V至5.5V
软启动（SS）引脚通过外部电容设置斜坡时间，实现线性启动
在线路、负载和温度变化时精度为1%
借助外部偏置电源，支持低至0.9V的输入电压
输出电压可调：0.8V至3.6V
超低压差：3.0A时为115mV（典型值）
无论有无输出电容都能保持稳定
出色的瞬态响应
漏极开路电源正常输出（仅VQFN封装）
封装：5mm×5mm×1mm或QFN（RGW）、3.5mm×3.5mm QFN（RGR）和DDPAK

应用领域

FPGA应用
DSP内核和I/O电压后级稳压应用
有特殊启动时间或排序要求的应用
热插拔和浪涌控制

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	3A
	电源纹波抑制比(PSRR)	73dB@(1kHz)；42dB@(800kHz)

	属性	参数值
	压差	115mV@(3A)
	噪声	-
	特性	带使能；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
